Вимірювач зносу сталевих канатів (дефектоскоп) ИНТРОС призначений для неруйнівного контролю (НК) сталевих канатів будь-якої конструкції.

Вимірювач зносу сталевих канатів (дефектоскоп) ИНТРОС



Призначення і принцип дії

Вимірювач зносу сталевих канатів (дефектоскоп) ИНТРОС призначений для неруйнівного контролю (НК) будь-якої конструкції канатів, виготовлених із сталевої феромагнітної дроту, в процесі їх виробництва або експлуатації. Дефектоскоп одночасно измеряетотносительную втрату перерізу (ПС) каната по металу і виявляє зовнішні і внутренниелокальные дефекти (ЛД), наприклад, обриви дротів і сталок, плями корозії, місця зварювання дротів. У комплекті з дефектоскопом поставляється програмне забезпечення.

ИНТРОС застосовується для неруйнівного контролю сталевих канатів ліфтів, кранів, підвісних канатних доріг і фунікулерів, шахтних підйомів, вантових мостів та інших споруд, повітряних ліній електропередачі (несучих сталевих канатів у комбінованих проводів, грозозахисних тросів, відтяжок опор) та інших об'єктів.

Дефектоскоп ИНТРОС реалізує магнітний вид контролю (за ГОСТ 18353-79). Канат намагнічується до стану близького до магнітного насичення. Зміна площі поперечного перерізу або появу локального дефекту каната викликає перерозподіл магнітного потоку навколо каната. Це перерозподіл реєструється магніто - чутливими датчиками - перетворювачами Холу.

Технічні рішення, застосовані в дефектоскопе ИНТРОС, захищені ПАТЕНТОМ Росії 2204129, ПАТЕНТОМ США 6,492,808 та іншими патентами.



ИНТРОС сертифікований державними органами стандартизації і метрології в Росії, Україні, Казахстані, Білорусі, Литві і дозволений до застосування органами технічного нагляду цих країн, має сертифікат російського морського Регістра судноплавства. ИНТРОС також сертифікований акредитованої лабораторій EMV Services (Німеччина) на відповідність міжнародним вимогам електромагнітної сумісності.

Пристрій дефектоскопа

Дефектоскоп ИНТРОС складається з електронного блоку (ЕБ) і магнітних головок (МГ/ЕМГ) різних конструкцій і типорозмірів. Магнітні головки призначені для контролю канатів круглого перерізу певного діапазону діаметрів або плоских сталевих, а також гумотросових канатів певного діапазону розмірів поперечного перерізу. В магнітних головках використовуються постійні магніти. В якості вимірювальних елементів застосовані перетворювачі Холу. В магнітній головці 150 МГ застосовані два види вимірювальних елементів: перетворювачі Холу, використовувані для вимірювання втрати перерізу каната та індуктивні котушки, використовувані для виявлення локальних дефектів. Магнітні головки підключаються до ЕБ з допомогою спеціального кабелю довжиною 5 або 8 м. Всі електронні блоки сумісні з будь-якої з випускаються МГ.

Процедура контролю канатів

Канат контролюється в процесі поздовжнього переміщення відносно охоплює його МГ.

При цьому одночасно вимірюється відносна втрата перерізу і виявляються локальні дефекти. Перед початком контролю дефектоскоп налаштовується за допомогою спеціального зразка каната з нанесеними на нього дефектами. При відсутності такого зразка налаштування можна виконати на контрольованому канаті за спеціальною методикою.

ИНТРОС може працювати в двох режимах: оперативному режимі і запам'ятовування даних. В оперативному режимі поточні дані про стан каната відображаються на символьному дисплеї ЕБ і його пороговому індикаторі, а також у вигляді дефектограмм на дисплеї підключеного комп'ютера в реальному масштабі часу.

В режимі запам'ятовування дані накопичуються в пам'яті ЕБ і по закінченні контролю можуть бути передані під управлінням програми WINTROS в комп'ютер для обробки і представлення повного звіту. Накопичення даних в пам'яті ЕБ відбувається незалежно від режиму роботи.

•
•



Опис та характеристики складових частин дефектоскопа ИНТРОС

Електронний блок

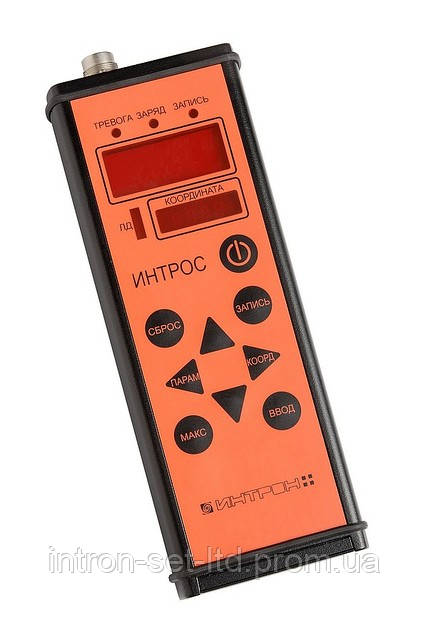

Електронний блок призначений для збору і обробки інформації, що надходить з вимірювальної частини МГ. Повністю заряджені акумулятори забезпечують безперервну роботу дефектоскопа протягом не менше 7 годин. Електронний блок забезпечує індикацію даних про канаті в режимі on-line і накопичує їх у внутрішній пам'яті для подальшої обробки і зберігання після завершення контролю. Електронний блок має два світлодіодних дисплея: для роздільної індикації параметрів контролю та поточної координати каната.

Основні характеристики:

• розміри (85х35х217) мм
• маса 620 г
• харчування 3 акумулятора типу АА
• об'єм пам'яті 4, 8 або 16 Мб
• вид виконання і позначення ступеня захисту:

для виконання рудникового нормального - РН1 / IP65
для виконання рудникового вибухозахищеного, з особливо вибухобезпечним рівнем вибухозахисту - РО Иа Х / IP65 OExiaIIBT4 X

Магнітні головки для контролю канатів круглого перерізу

Модель / Характеристика	МГ 6-24	МБ 8-24	20-40 МГ	МГ 24-64	МГ 40-64	МГ 60-85	80-120 МГ	100-150 МГ	ЕМГ 125-300
Діаметр каната, мм	6 - 24	8 - 24	20 - 40	24 - 64	40 - 64	60 - 85	80 - 120	100 - 150	125 - 300
Маса, кг	3	2,8	8	15	15	60	82	112	50
Виконання	IP 54	IP 54	IP 65	IP 54	IP 65	IP 54	IP 54	IP 54	IP 44

Сталеві канати круглого поперечного перерізу широко застосовуються на різних об'єктах: ліфти, крани, підвісні канатні дороги, шахтні підйоми, вантові мости, повітряні лінії електропередачі, інші об'єкти. Правила безпеки передбачають інструментальний контроль канатів і встановлюють періодичність контролю і критерії бракування за значенням відносної втрати перерізу каната і кількістю виявлених локальних дефектів. До основних метрологічним характеристикам дефектоскопів канатів відносять похибка вимірювання відносної втрати перерізу і поріг чутливості до обриву дротів.
