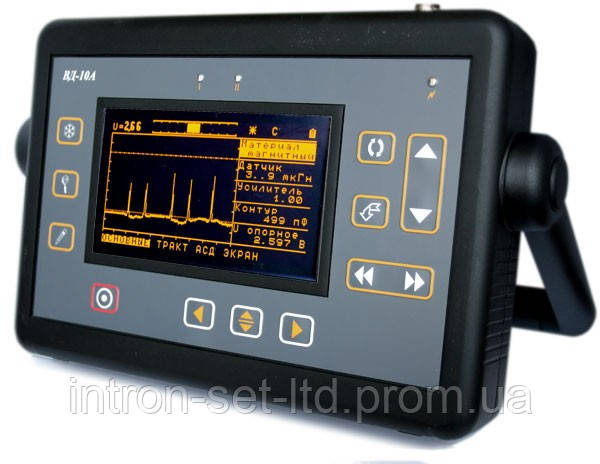

Вихрострумовий Дефектоскоп ВД-10А

  • Під замовлення
  • Оптом і в роздріб

Ціну уточнюйте

+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис
Законом не передбачено повернення та обмін даного товару належної якості
Вихрострумовий Дефектоскоп ВД-10А
Вихрострумовий Дефектоскоп ВД-10АПід замовлення
Ціну уточнюйте
+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис

Опис

Вихрострумовий Дефектоскоп ВД-10А призначений для оперативного контролю поверхневих і підповерхневих дефектів у різних деталях складної конфігурації.

Вихрострумовий Дефектоскоп ВД-10А

Нова модель автогенераторного вихорострумового дефектоскопа призначена для оперативного контролю поверхневих і підповерхневих дефектів у різних деталях складної конфігурації з титану, сталі, алюмінію, магнію та ін
Широкий діапазон і унікальний алгоритм швидкої автоматичної настройки дозволяють забезпечувати контроль різних виробів одним перетворювачем. Спеціальна функція імітатора дефекту дозволяє проводити контроль без налаштування на зразку.

Легкий вагу, широкий температурний діапазон, простота настройки і надійність - гарантія зручного та достовірного контролю в будь-яких умовах експлуатації.
Дефектоскоп успішно пройшов випробування у військовій авіації РФ в суворих температурних умовах і рекомендований для контролю деталей авіаційної техніки.

Дефектоскоп відрізняється граничною простий в експлуатації. Автогенераторная схема сама автоматично налаштовує параметри резонансного контрура при установці на бездефектний ділянку контрольованого виробу, забезпечуючи максимальну чутливість до дефектів суцільності матеріалу. При цьому напрямок графіка на екрані при появі дефекту і при збільшенні зазору взаємно проитивоположно і дозволяє легко ідентифікувати істинний дефект. Вид екрані дефектоскопа ВД-10А

Спеціальна функція імітатора дефекту дозволяє перевірити чутливості налаштованого дефектоскопа з допомогою імітації наявності протяжного дефекту у вигляді надрізи глибиною близько 0,5 мм. При цьому глибина реальної протяжної тріщини, сигнал від якої близький до сигналу імітатора, менше, ніж глибина імітує цю тріщину надрізу.

Вид екрані дефектоскопа ВД-10А з імітатором дефекту
Переміщення перетворювача через дефект або тривале розміщення на дефекті будуть супроводжуються різними показаннями:
амплітуда буде стрімко зменшуватися, а потім повертатися до вихідного стану або зберігатися протягом усього часу перебування перетворювача на дефекті.
Вид екрані дефектоскопа ВД-10А



Основні особливості

  • Автоматична настройка на контролю різних матеріалів з одним перетворювачем
  • Великий морозостійкий ЭЛД екран
  • Проста і зрозуміла організація меню і клавіатури
  • Статичний і динамічний режими роботи
  • Можливість підключення різних перетворювачів
  • Запам'ятовування великої кількості налаштувань і результатів контролю
  • Порт RS232 для зв'язку з ПК
  • Живлення від літій-іонних акумуляторів
  • Вбудований зарядний пристрій

Базовий комплект постачання

  • Електронний блок дефектоскопа ВД-10А
  • Li-Ion акумулятор (вбудований)
  • Блок живлення / зарядний пристрій ∼220 В 50 Гц / ≡15В 2,5 А
  • Тримач для перетворювачів з кабелем - 1шт.
  • Перетворювач параметричний VPS
  • Перетворювач параметричний VP4A
  • Зразок для перевірки працездатності - 1шт.
  • Кабель RS232 для підключення ПК
  • Програмне забезпечення для ПК
  • Комплект документації: Керівництво по експлуатації, Сертифікат калібрування
  • Кейс для переноски

Додаткові приналежності

  • Параметричні перетворювачі різних конфігурацій
  • Стандартні зразки
  • Адаптер для підключення до порту USB

Технічні характеристики дефектоскопа

Робоча частота генератора (визначається індуктивністю підключається

перетворювача) 0,8 ... 3 МГц

Допустимий діапазон індуктивності використовуються параметричних

перетворювачів 16 - 50 мкГн

Діапазон питомої електричної провідності контрольованих

немагнітних матеріалів 0,1 - 60 МСм/м

Режими роботи статичний, динамічний

Вид графіка на екрані приладу амплітудна розгортка

Розпізнавання відриву перетворювача від поверхні є

Мінімальна протяжність виявлення дефектів (без покриття / під покриттям товщиною 0,5 мм) 2 мм / 5 мм

Мінімальна глибина виявляються на плоских ділянках деталей тріщин далеко від краю (при відсутності покриттів / з покриттям товщиною 0,5 мм) в деталях: -з магнієвих, алюмінієвих і мідних сплавів - 200 мкм / 500 мкм; - з жароміцних і титанових сплавів - 500 мкм / 1000 мкм; - зі сталей типу 30ХГСНА - 200 мкм / 500мкм.

Мінімальне розкриття тріщини 1 мкм

Дисплей ЭЛД з регульованою яскравістю, 110 х 65 мм; 240 х 128 пікселів

Пам'ять 100 налаштувань, 750 результатів вимірювання

Типи перетворювачів використовуються параметричні

Роз'єм для перетворювачів СР50 (BNC)

Інтерфейс RS232

Харчування 15V DC, 1.5 А

Акумулятори Вбудований Li-Ion акумулятор 10,8 / 4000 мА/год

Час автономної роботи 8 годин

Діапазон робочих температур -25 до +55 С

Розмір електронного блоку (В х Ш х Д) 170 мм x 250 мм x 50 мм

Вага з елементами живлення 1,4 кг

А так само реалізуємо весь спектр приладів і обладнання для технічної діагностики та неруйнівного контролю.
