Пристрій вивірки співвісності валів УВВ-03, Центровщик

Пристрій вивірки співвісності валів УВВ-03 для центрування механізмів в процесі виконання робіт по пуско-налагодження і ремонту приводів з редукторами.

Пристрій вивірки співвісності валів УВВ-03

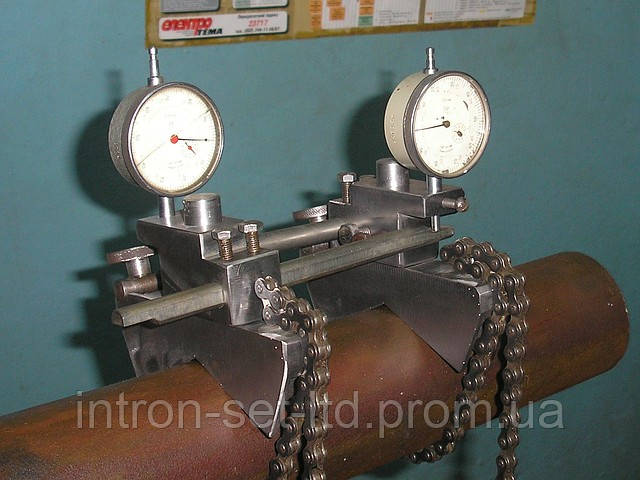

Пропонуємо Вашій увазі пристрій УВВ-03 для центрування механізмів в процесі виконання робіт по пуско-налагодження і ремонту приводів з редукторами, роторними і поршневими механізмами, вали яких передають крутний момент за допомогою муфт.

Відмінною особливістю пристрою є універсальність, швидкість і точність виконання робіт. Розрахунки неспіввісності і необхідні переміщення лап «рухомого» механізму для одночасного усунення зламу і зміщення осей виконуються спеціальними програмами, встановленими у мікропроцесорний прилад 107В. При цьому відсутня необхідність у виконанні робіт висококваліфікованим персоналом.

При виконанні робіт із центрування з використанням пристрою УВВ-03 спільно з мікропроцесорним пристроєм 107В значно знижується трудомісткість і підвищується точність. Пристрій встановлюється на механізми в широкому габаритному діапазоні. Розрахункові програми, виконані таким чином, що відсутня необхідність в багаторазовому провертанні валів у процесі виконання робіт (при центруванні в горизонтальній площині індикатори весь час знаходяться в положенні " 3 години).

Досить після кожного переміщення «рухомого» механізму ввести нові показання індикаторів в програму приладу, після чого на дисплей виводяться нові значення неспіввісності і необхідні переміщення лап «рухомого» механізму для одночасного усунення зсуву і злам осей. На дисплей приладу виводяться також значення показань індикаторів точного центрування. Процес виконання центрування відстежується за індикаторами в реальному часі і, при наближенні стрілок індикаторів до значень показань точного центрування, вводяться дані показань індикаторів у проділ, який розраховує значення зламу і зміщення осей і додаткові переміщення лап рухомого механізму.

Після встановлення розрахункових підкладок точність центрування у вертикальній площині контролюється за індикаторами після розвороту валів з встановленими індикаторами в положення 12 годин аналогічно контролю в горизонтальній площині.

Спеціальні програми дозволяють виконувати центрування механізмів з урахуванням теплової розцентрування в горизонтальній і вертикальній площинах. У прилад також запроваджено програми, що дозволяють виконувати центрування валів з проміжним валом. За бажанням споживача в прилад можуть бути введені програми, що дозволяють виконувати інші види центрівок (валопроводів, вертикальних механізмів тощо).

При відсутності необхідних підкладок, рекомендованих програмою, користувач має можливість підібрати підкладки з наявних в наявності і ввести їх значення в розрахункову програму, яка перерахує очікувану центрування після встановлення таких підкладок під лапи «рухомого» механізму.

Пристрій вивірки співвісності валів призначене для:

• визначення величини розцентрування валів механізмів;
• виконання центрування;
• визначення та усунення «м'якої лапи»;
• визначення биттів напівмуфт і валів;
• розрахунків очікуваної центрування у вертикальній площині.

До складу виробу входить механічний пристрій для виконання замірів та мікропроцесорний прилад для проведення розрахунків.

Прилад розраховує наступні види центрування механізмів:

• Центрування валів у горизонтальній і вертикальній площині і необхідні переміщення лап;
• Виконання розрахунків по підбору підкладок для забезпечення центрування у вертикальній площині;
• Центрування в горизонтальній площині з урахуванням відомої теплової розцентрування;
• Центрування у вертикальній площині з урахуванням відомої теплової розцентрування;
• Центрування механізмів з проміжним валом в горизонтальній і вертикальній площинах і необхідні переміщення лап;

Для розрахунків при виконанні центрування механізмів використовується
мікропроцесорний прилад «Аналізатор спектру вібрації 795М107В»
(далі - «прилад») з введеними програмами центрування. Прилад
розраховує наступні види центрування механізмів:
- Центрування [1] «Муфта» - розрахунок центрування валів у горизонтальній
і вертикальній площині і необхідні переміщення лап;
- Центрування [2] «Муфта горизонт»- розрахунки виконання центрування в
горизонтальній площині;
- Центрування [3] «Муфта вертикаль» - розрахунки виконання
центрування у вертикальній площині;
- Центровка [4] «Муфта подбор подкладок» - выполнение расчетов
по подбору подкладок для обеспечения центровки в
вертикальной плоскости;
- Центровка [5] «Тепл. расц. гориз» - выполнение расчетов
центровки в горизонтальной плоскости с учетом известной
тепловой центровки;
- Центровка [6] «Тепл. расц. верт» - выполнение расчетов центровки
в вертикальной плоскости с учетом известной тепловой
центровки;
- Центровка [7] «Кардан» - расчет центровки механизмов с
промежуточным валом в горизонтальной и вертикальной
плоскостях и необходимые перемещения лап;
- Центровка [8] «Кардан горизонт» - выполнение расчетов
центровки механизмов с промежуточным валом в горизонтальной
плоскости;
- Центровка [9] «Кардан вертикаль» - выполнение расчетов
центровки механизмов с промежуточным валом в вертикальной
плоскости.
Кроме того, прибор позволяет измерять параметры вибрации
(виброускорение, виброскорость, вибромеремещение) в изменяемых
диапазонах частот.

Технические характеристики
