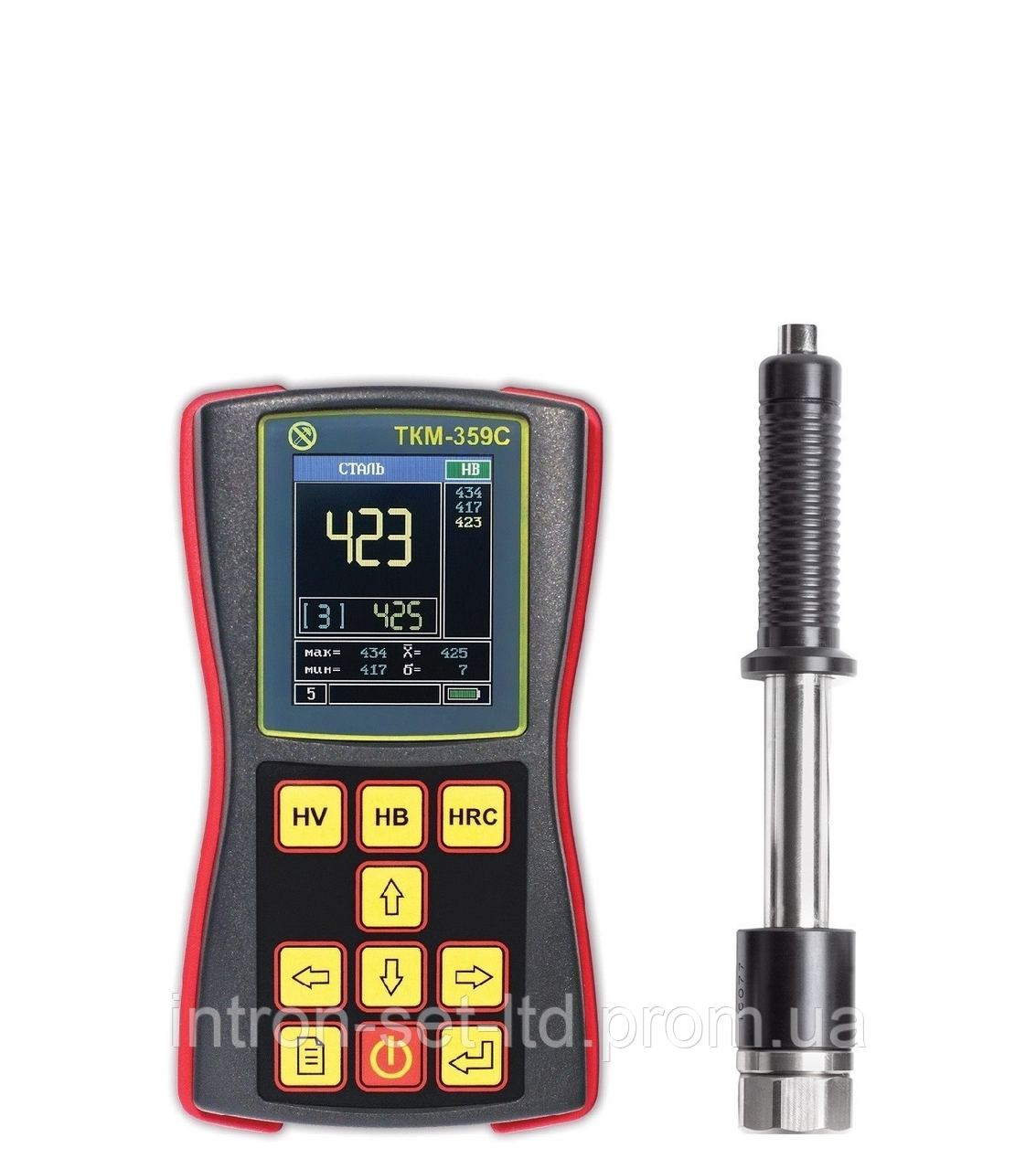

Динамічний твердомір ТКМ-359С
Динамічний твердомір ТКМ-359СВ наявності
Ціну уточнюйте
+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис

Опис

Динамічний твердомір ТКМ-359С - це високоточний прилад для вимірювання твердості виробів з металів і сплавів, у т. ч. контролю якості термообробки, гарту ТВЧ, оцінки механічної міцності в лабораторних, виробничих або польових умовах.

Прилад виконує неруйнівний контроль якості продукції в металургії, машинобудуванні, авіабудуванні, суднобудуванні, енергетичній, атомній та нафто-газовій галузях промисловості.

Принцип роботи — метод Ліба, при якому відношення швидкості відскоку до швидкості падіння індентора з твердосплавним наконечником залежить від твердості випробуваного матеріалу.

"Базовий" комплект містить все необхідне для вирішення основної маси задач неруйнівного контролю методом твердометрии.

ТКМ-359С виконує контроль твердості:

  • всіх основних типів металів та сплавів без введення додаткових калібрувань:

- конструкційні та інструментальні корозійно-стійкі, жаростійкі, нержавіючі сталі і сплави,
- сплави кольорових металів, чавунів, алюмінію, бронзи, латуні;

  • поверхнево-зміцнених і загартованих виробів (загартування ТВЧ та ін);
  • виробів складної конфігурації (зубів шестерень, труб, валів);
  • важких і великогабаритних об'єктів з грубою поверхнею (газопроводи, рейки, деталі конструкцій).

ТКМ-359С пройшов Державну метрологічну атестацію та внесена
до Державних реєстрів засобів вимірювань Російської Федерації,Казахстану та Республіки Білорусь.

Переваги динамічного твердоміра

  • Широка номенклатура контрольованих металів з різними фізико-механічними властивостями.
  • Можливість ідентифікації матеріалів в заготівельному виробництві.
  • Мала чутливість до кривизні вироби і шорсткості поверхні.
  • Контроль характеру зміни твердості по поверхні виробу.
  • Контроль «об'ємної твердості».
  • Вимірювання твердості у важкодоступних місцях.
  • Просторове положення датчика не впливає на результат вимірювання.
  • Передбачена сигналізація про вихід результату вимірювання за встановлені межі.
  • Оснащення додатковими змінними датчиками з різними габаритами, жорсткістю пружини, твердістю індентора і позиціонує насадкою.

Особливості конструкції ТКМ-359С

  1. Ударостійкий, прогумований, пило-вологозахищений корпус.
  2. Інтуїтивний інтерфейс організований за принципом «ВКЛЮЧИ І ПРАЦЮЙ».
  3. Яскравий кольоровий графічний дисплей функціонує навіть при негативних температурах, дозволяє чітко бачити показання при будь-якому освітленні.
  4. Унікальна система статистичної обробки.
  5. Гнучка організація пам'яті.
  6. Оперативна калібрування шкал твердоміра по одній або 2-м заходів твердості.
  7. Програмування:

- додаткових калібрувань до шкалами твердоміра з використанням одного або 2-х контрольних зразків;
- додаткових шкал з використанням від 2-х до 10-ти контрольних зразків.

Вимоги до контрольованого виробу:

Маса більше 5 кг, товщина: 6 мм додаткова підготовка не потрібно
Вироби жорсткої конструкції (напр. труби) з очікуваною твердістю від 90 до 250 НВ, і товщиною більше 4 мм додаткова підготовка не потрібно
Інші вироби виріб необхідно «притерти» на опорній плиті за допомогою фіксуючої пасти («ЦИАТИМ» або ін)
Шорсткість контрольованої поверхні, що забезпечує найбільшу точність вимірів, залежить від типу датчика

Режими роботи твердоміра ТКМ-359C

Режим вимірювання Відображення результатів вимірювань Застосування
за основними шкалами основні одиниці твердості: по Роквеллу HRC, за Брінеллем HB, по Віккерсу HV вимірювання твердості основної маси контрольованих виробів
з використанням додаткових калібрувань до основним шкалам за шкалами HRA, HRB, HSD і межі міцності (МПа, перерахунок за ГОСТ 22791-77) контроль твердості високолегованих сталей, спеціалізованих чавунів і кольорових металів
за додатковими шкалами (визначаються користувачем або додаються виробником) шкали програмуються самим користувачем рішення спеціальних завдань

Інтелектуальна система статистичної обробки результатів вимірювань

Параметри статистичної обробки серії вимірювань

  • Максимум, мінімум, середнє значення, середньоквадратичне відхилення від середнього.
  • Середнє відхилення від значення, що задається користувачем, кількість результатів більше/менше значення, максимальне відхилення в більшу або меншу сторону від значення.
  • Кількість результатів, які виходять за верхню/нижню межу діапазону (задається користувачем), максимальне відхилення від верхньої/нижньої межі.
  • Автоматичний покидьок результатів, некоректно проведених вимірів.
  • Демонстрація всіх результатів вимірювань у серії.

Обробка результатів в пам'яті приладу

  • Обчислення середнього значення середньоквадратичного відхилення.
  • Обчислення максимуму і мінімуму в групі результатів вимірів.
  • Обчислення щодо заданих значень твердості.
  • Вибірки результатів щодо заданих значень твердості.
  • Побудова графіків на дисплеї твердоміра: щодо середнього значення; значення або діапазону, що задається користувачем.
ПАРАМЕТРИ ЗНАЧЕННЯ
Діапазон вимірювань твердості за основними шкалами:
за Брінеллем 90 - 450 HB
за Роквеллом 20 - 70 HRC
по Віккерсу 240 - 940 HV
Похибка, що визначається при калібруванні по заходам твердості 1-го розряду
за Брінеллем 10 HB
за Роквеллом 1,5 HRC
по Віккерсу 12 HV
Відносна приведена похибка при штатній повірки мір твердості 2-го розряду 3-5 % в залежності від діапазону
Межі абсолютної похибки при вимірюванні твердості за основними шкалами на заходи твердості 2-го розряду
за Брінеллем
у діапазоні (90...150) НВ ±10 НВ
У діапазоні (150...300) НВ ±15 НВ
У діапазоні 300...450) НВ ±20 НВ
за Роквеллом ±2 HRC
по Віккерсу
у діапазоні (240...500)HV ±15 HV
у діапазоні 500...800)HV ±20 HV
у діапазоні 800...940)HV ±25 HV
Діапазони контролю твердості за встановленим додатковим шкалами для різних матеріалів
Сірі чавуни (з пластинчастим графітом) 90-335 HB
Ковкие чавуни (з компактним графітом), високоміцні чавуни (з кулястим графітом) 130-390 HB
Леговані, інструментальні сталі 80-900 HV,
20-70 HRC
Алюмінієві сплави 30-160 HB
Латуні (мідно-цинкові сплави) 40-175 HB
14-95 HRB
Бронзи (мідно-олов'яні, мідно-алюмінієві) 60-290 HB
Діаметр майданчика на поверхні виробу для установки датчика від 7 мм на площині
Число вимірів для обчислення середнього значення 1-99
Кількість алгоритмів відкидання свідомо помилкових результатів вимірювань при обчисленні середнього значення 3
Час одного виміру твердості 2 сек.
Ємність пам'яті результатів вимірювань 12 400
Число шкал, програмованих користувачем 3
Число можливих додаткових калібрувань до шкалами твердоміра 5 для кожної шкали
Максимальна кількість іменних блоків результатів вимірювань, що створюються в пам'яті 100
Сигналізація про вихід результату вимірювання за допустимі межі є
Зв'язок з комп'ютером USB
Харчування LI-ion акумулятор
Розміри електронного блоку твердоміра 121x69x41 мм
Маса електронного блоку твердоміра 300 г
Маса не більше датчиків 300 г
Діапазон робочих температур -15 ... + 35 °С
Гарантійний термін експлуатації не більше 30 міс. з дати випуску
Міжповірочний інтервал твердоміра 1 рік



А так само реалізуємо весь спектр приладів і обладнання для технічної діагностики та неруйнівного контролю.

Характеристики

Основні
Метод вимірювання Динамічний
