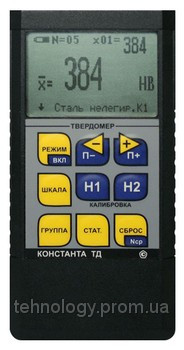

Константа ТД

Прилад реалізує динамічний метод контролю, який характеризується широким діапазоном і малою похибкою вимірювань разом з простотою обслуговування в процесі вимірювання твердості.

Малогабаритний прилад з набором змінних перетворювачів призначений для вимірювання твердості всіх типів сталей (включаючи нержавіючі), чавунів, кольорових металів. Застосуємо також для вимірювання σ_в – межі міцності (тимчасового опору) конструкційних вуглецевих сталей.

• наявність широкого спектру перетворювачів, що дозволяє використовувати прилад в будь-яких випадках
  застосування динамічного методу;
• шкала Лейба достовірна і відповідає всім вимогам стандарту ASTM A956, що вигідно
  відрізняє даний прилад від більшості існуючих аналогів;
• автоматичне відбудування від впливу положення перетворювача відносно горизонту при вимірах;
• наявність шкал твердості за такими групами матеріалів (відповідає міжнародним стандартам):

– сталь нелегированная, низьколегована, ливарна, – інструментальна сталь, – нержавіюча сталь, – сірий чавун, – високоміцний чавун, – алюмінієві сплави, – латунь (мідно-цинковий сплав), – бронза (мідно-алюмінієвий сплав, сплав мідного олова), – зварний мідний сплав.

• відповідність масово-енергетичних характеристик перетворювачів шкалами Лейба за міжнародними стандартами;
• оперативність і висока локальність при вимірах;
• графічний індикатор і розширена клавіатура, побудована за принципом "одна кнопка — одна функція", забезпечують простоту роботи з приладом;
• розширений діапазон робочих температур;
• можливість оперативного перегляду статистики у процесі змін з усередненням і за групами, записаним в пам'ять приладу;
• можливість проведення допускового контролю;
• підсвічування індикатора при роботі в затінених умовах;
• можливість запису у вбудованій пам'яті перетворювачів індивідуальних калібрувань на конкретних зразках продукції;
• можливість запису результатів вимірювань у пам'яті приладу з подальшою передачею у IBM PC за допомогою USB 2.0 для зберігання, статистичної обробки та документування з використанням програми "Constanta-Data".

Основні технічні характеристики приладу

Шкали твердості:	HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45,HRT15, HRT30, HRT45, HSD, σв, HL
Діапазон вимірювання твердості:
за Брінеллем, НВ	20 ... 650
за Роквеллом, НRСэ	20 ... 70
по Віккерсу, HV	20 ... 1000
по Шору, HSD	23 102 ...
тимчасового опору σв (межа міцності), МПа	370 ... 1740
Основна похибка вимірювання*:
за Брінеллем, НВ	10
за Роквеллом, НRСэ	1,5
по Віккерсу, HV	12
по Шору, HSD	2
тимчасового опору σв (межа міцності), %, не більше	5
Число вимірів для обчислення середнього	до 99
Кількість запам'ятовуються індивідуальних калібрувань	до 3 на кожну шкалу твердості
Кількість комірок пам'яті результатів вимірювання	до 10000 (з можливістю поділу на 99 груп)
Живлення (акумулятори або батареї Alkaline), тип AAA	2 шт.
Час безперервної роботи від батарей типу Alkaline, год	120
Діапазон робочих температур	-20...+50°С
Габаритні розміри, мм	120×60×25
Маса приладу, м	150

* Дані характеристики похибки забезпечуються на заходи твердості 1-го розряду з кількістю усреднений не менше 10.





Матеріали	Шкала твердості	Діапазон вимірювання твердості
		D, DC, D+15	DL	G	C
Сталь нелегированная, низьколегована, ливарна	HB	75...654	81...646	90...646	81...694
	HV	75 ... 1000	80...950		81...1012
	HRC	20 ... 70	21...68		20...70
	σв , МПа	370 ... 1740	370...1740	370...1740	370...1740
	HRA	60 93...
	HRB	25...100	37...100	48...100
	HRN15	70 94...
	HRN30	40 86...
	HRN45	20...78
	HRT15	62 93...
	HRT30	15 82...
	HRT45	10 72...
	HS	20...100	31...97		30...102
Інструментальна сталь	HV	80 900...	80...905		98...942
	HRC	20...70	21...67		20...67
Нержавіюча сталь	HB	85...655
	HV	85...802
	HRC	20 62...
	HRB	45 102...
Сірий чавун	HB	90...664		92...326
	HV	90...698
	HRC	21 59...
