УСД-60 ультразвуковий дефектоскоп

  • Під замовлення, 10 днів

Ціну уточнюйте

+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис
Законом не передбачено повернення та обмін даного товару належної якості

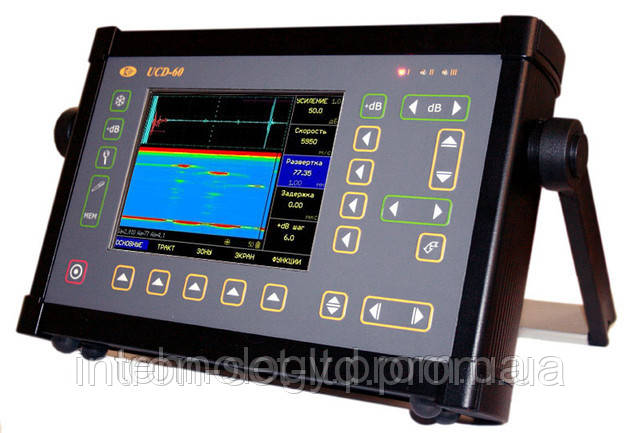

УСД-60 ультразвуковий дефектоскоп
УСД-60 ультразвуковий дефектоскопПід замовлення, 10 днів
Ціну уточнюйте
+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис

Опис

Ультразвуковий дефектоскоп УСД-60 дозволяє скористатися усім багатством можливостей сучасної цифрової техніки: виводити сигнал у вигляді А,B -сканів, підключати датчик шляху для побудови координатної розгортки виробу (в спеціалізованих версіях), записувати великий обсяг даних, автоматично формувати звіти і протоколи. Дозволяє вимірювати товщину виробів з високою точністю, проводити ручний, автоматизований контактний і іммерсійне (спеціальна і-зона) неруйнівний УЗ контроль.

Основні відмінності



  • Дисплей: Кольоровий TFT 135 x 100 мм (640 х 480 пікселів)
  • Підсилювач: широкосмуговий 0.4 - 20 МГц з високою роздільною здатністю
  • ВРЧ з діапазоном до 70 дБ, 12 дб/мкс з побудовою кривої по 32-м опорним точкам
  • Робота з АРД діаграмами, вимірювання рівня сигналу відносно кривої і режим АСД за АРД
  • Частота повторення ЗИ:до 2000Гц
  • Вимірювання спектра сигналу
  • Зони контролю: три незалежних, з індивідуальною логікою визначення дефекту
  • Висновок сигналів у вигляді А-, В - сканів, З - скана (опціонально)
  • Можливість підключення датчика шляху (опціонально)
  • Підключення багатоканального комутатора (опціонально)
  • Інтерфейс Ethernet
  • Живлення: Li-ion акумулятор або зовнішній блок живлення
  • до 6-8 годин роботи від акумулятора



Технічні характеристики дефектоскопа

Розгортка мін.: 0 - 2,67 мкс
макс.: 0 - 1000 мкс
з кроком 0,01 / 0,1/ 1/ 10/ 100 мкс Затримка від -4 до мкс 1000мкс
з кроком 0,01 / 0,1/ 1/ 10/ 100 мкс Максимальна довжина контрольованого матеріалу до 6000 мм (ехо-режим) Діапазон швидкостей 1000 - 9999 м/с Затримка у призмі 0 - 100 мкс
з кроком 0,01 / 0,1/ 1 і 10мкс Демпфірування 25 ом / 50 ом/ 1000 Ом Вхідний опір 50 ом / 600 ом Зондуючий імпульс радіоімпульс, амплітудою 50 або 200 В,
із змінною тривалість від 16 до 500 нс,
з кроком 16 нс Демпфер зондувального імпульсу регульований від 0 до 15 напівперіодів
із затримкою демпфування від 0 до 7 напівперіодів Частота повторень ЗВ регульована від 20 до 2000Гц
з кроком 1/ 5/ 10 або 100Гц Підсилювач широкосмуговий 0.4-20 МГц (-6 дБ) Діапазон регулювання посилення 100 дБ з кроком 0.5, 1, 2 або 6 дБ Тимчасова Регулювання Чутливості (ВРЧ) діапазон до 70 дБ, 12 дб/мкс
з побудовою кривої по опорним точкам 32
введеним вручну або від контрольних відбивачів Крива Амплітуда-Відстань (АРК) побудова по 32 точкам, регульована по висоті Детектування позитивна або негативна полуволна,
повне, радіосигнал (у всьому діапазоні розгортки), B-scan, C-скан Відсічка компенсована, 0 - 90% висоти екрана Зони контролю три незалежних зони, початок і ширина
змінюються у всьому діапазоні розгортки,
рівні порогів задаються від 0 до 95%
висоти екрану при детектуванні і
від -95% до 95% при радиосигнале з кроком
1%, індивідуальна логіка визначення дефектів.
Одна з зон (і-зона) призначена для синхронізації від поверхневого сигналу при контролі иммерсионном Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо і звукова,
індивідуальна логіка визначення дефекту в зоні Вимірювання часових інтервалів від 0 до першого сигналу в зоні або між
сигналами в зонах, по фронту або по максимуму
сигналу Вимір амплітуди у відсотках від висоти екрана,
в дБ щодо рівня порогу в зоні,
в дБ відносно опорного сигналу,
в дБ відносно кривої амплітуда-відстань Дисплей Кольоровий, TFT 640 х 480 пікселів
(135 х 100 мм). Спеціальна функція для роботи на яскравому сонячному світло А-сигнал 480 x 300 точок в стандартному режимі Пам'ять 500 налаштувань з А-сигналом
5000 протоколів контролю (сигнал, що огинає, результат вимірювання, параметри роботи приладу, дата, час і назва протоколу) Інтерфейс Ethernet Роз'єми перетворювачів 2 СР50 (BNC) Акумулятор Li-ion 8/год Час роботи 6-8 годин від акумуляторів Зовнішнє живлення блок живлення від мережі 220 В, 50Гц AC Напруга живлення 18V/3,5 A DC Діапазон робочих температур від -30 º C до +55° C Розмір (В x Ш x Д) 190 мм x 285 мм x 50 мм Маса 4 кг з акумуляторами

Інформація для замовлення

  • Ціна: Ціну уточнюйте
