NOVOTEST УДАР У1

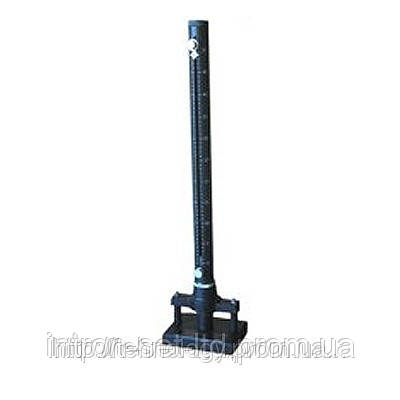

Вимірювач міцності покриттів при ударі NOVOTEST УДАР У1.

Опис:
Прилад для визначення міцності плівок при ударі. Випускається в двох виконаннях (маса вантажу 1 або 2 кг).
Конструкція приладу Удар У1 виконана у відповідності з сучасними вимогами міжнародного стандарту ІСО 6272-2002 і російського стандарту ГОСТ Р 53007-2008.
Відмінною особливістю приладу є його універсальність.

Прилад застосовується в заводських лабораторіях при вхідному контролі покриття, в процесі виробництва, а також в польових умовах при проведенні експлуатаційних робіт.
Прилад застосовується для випробувань металів, пластмас, паркету, дерев'яних панелей, кераміки, скла, бетону, наливних підлог.

Прилад вимірює максимальну висоту, при вільному падінні з якою вантаж визначеної маси не викликає видимих механічних пошкоджень на поверхні випробуваної пластини з лакофарбовим покриттям.
Міцність лакофарбових покриттів при ударі виражається значенням максимальної висоти в сантиметрах, з якою бойок з вантажем масою 1 кг, що вільно падає на випробувану поверхню у відповідності зі стандартом ІСО 6272 або по ГОСТ 4765-73, або ASTM D 2794.

Прилад може комплектуватися наборами ударників і матриць різних розмірів:
ДСТУ 4765 – ударник має діаметр сферичного наконечника 8 мм і діаметр отвору відповідної матриці 15 мм.
ІСО 6272 – ударник має діаметр сферичного наконечника 20 мм і діаметр отвору відповідної матриці 27 мм.
ІСО 6272 – ударник має діаметр сферичного наконечника 12,7 мм і діаметр отвору відповідної матриці 16,3 мм.
По ASTM D 2794 – для зарубіжних покриттів і по ГОСТ 22233-2001 для випробувань покриттів алюмінієвого профілю. Ударник має діаметр сферичного наконечника 15,9 мм і діаметр отвору відповідної матриці 16,3 мм.

Прилад NOVOTEST Удар У1 выпускатеся в різних модифікаціях в залежності від вимог нормативної документації. У маркуванні приладу вказаний ГОСТ, у відповідності з яким виготовлений прилад, а також довжина шкали приладу.

Технічні характеристики
Технічні характеристики У1-4765-0,5 м:
Маса вантажу, кг 1±0,001.
Довжина шкали приладу, мм 500.
Ціна поділки шкали, мм 10±0,5.
Діаметр робочої частини ковадла, 30 мм.
Діаметр отвору ковадла, 15 мм.
Діаметр кульки, 8 мм.

Технічні характеристики У1-4765-1м:
Маса вантажу, кг 1±0,001 або 2±0,002.
Довжина шкали приладу, мм 1000.
Ціна поділки шкали, мм 10±0,5.
Діаметр робочої частини ковадла, 30 мм.
Діаметр отвору ковадла, 15 мм.
Діаметр кульки, 8 мм.

Технічні характеристики У1-53007:
Маса вантажу, кг 1±0,001
Довжина шкали приладу, мм 1000.
Ціна поділки шкали, мм 10±0,5.
Діаметр кульки бойка по ГОСТ Р 53007-2008 (ІСО 6272) – 12,7 мм
Діаметр кульки бойка по ГОСТ Р 53007-2008 (ІСО 6272) – 20 мм.
Діаметр кульки бойка по ГОСТ Р 53007-2008 (ІСО 6272, ASTM D 2794) – 15,9 мм
Діаметр отвору ковадла по ГОСТ Р 53007-2008 (ІСО 6272) – 16,3 мм.
Діаметр отвору ковадла по ГОСТ Р 53007-2008 (ІСО 6272) – 27 мм
Діаметр отвору ковадла по ГОСТ Р 53007-2008 (ASTM D 2794) – 16,3 мм
Глибина проникнення бойка в покриття по ГОСТ Р 53007-2008 (ІСО 6272) регулюється комплектом обмежувачів і становить від 2 до 10 мм

Применение
Методика контроля:
Испытания можно проводить двумя способами:
— по схеме не разрушилось/разрушилось, когда испытание проводят при определенной высоте падения и определенной массе груза, т.е. испытывают покрытие на соответствие конкретным требованиям;
— как испытание, в ходе которого определяют минимальную высоту падения при постепенном увеличении высоты падения и минимальную массу или массы груза, при которых покрытие растрескалось или произошло его отслаивание от окрашиваемой поверхности.

Проведення випробувань:
Встановлюють необхідний вантаж на необхідній висоті. При необхідності використовують відповідні обмежувачі товщиною, необхідної для обмеження глибини вдавлювання. Поміщають випробувану платівку на ковадло покриттям назовні (прямий удар) або всередину (зворотний удар). Утримують випробувану платівку в цьому положенні за допомогою притискної муфти Звільняють вантаж і дозволяють йому впасти на випробувану платівку, що лежить на ковадлі. Оглядають покриття за допомогою лупи

Комплект поставки:

Прилад з вантажем (1000г або 2000р в залежності від версії) з одним бойком та відповідної ковадлом (за вибором замовника), упаковка, паспорт.

При необхідності замовляються додатково:
— вантажі 1000 м, 2000 м;
— бойки;
— ковадла;
— обмежувачі товщини.
