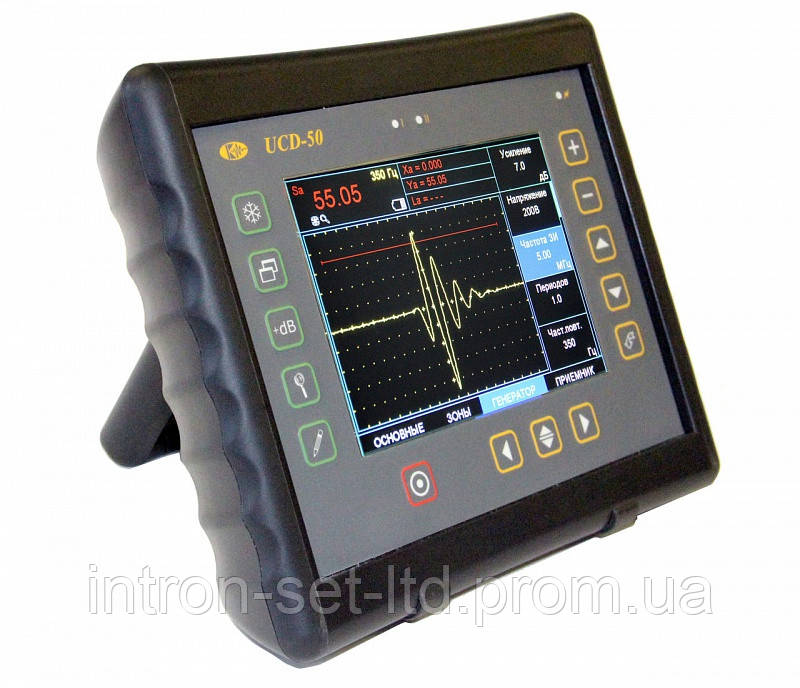

Дефектоскоп ультразвуковий УСД-50 IPS
Дефектоскоп ультразвуковий УСД-50 IPSВ наявності
Ціну уточнюйте
+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис

Опис

Ультразвуковий дефектоскоп нового покоління УСД-50 IPS в спеціально розробленому ударостійкому корпусі з класом захисту IP65 - являє собою симбіоз суперсучасної електронної архітектури та новітніх програмних підходів до обробки сигналів.

Крім традиційних функцій, дефектоскоп має вхід енкодера, дозволяє підключати різні сканери для побудови B-сканів і TOFD розгортки контрольованого ділянки виробу. Унікальний морозостійкий сучасний кольоровий TFT екран з матрицею 640х480, чудовим швидкодією і широким кутом огляду - це найкращий вибір для проведення робіт в польових умовах на яскравому сонці, а також при негативних температурах.

Потужний, легкий і портативний (маса менше 2 кг з акумулятором), в ергономічному ударостійкому і захищеному корпусі з ABS пластику, прилад встановлює новий стандарт для сучасних ультразвукових приладів ручного неруйнівного контролю. Широкий набір функцій включає в себе: автоматичне калібрування перетворювача, функції ВРЧ, АРК, АРД з прив'язкою по чутливості, Б-скан, TOFD, режим огинаючої, велику пам'ять результатів, високошвидкісний інтерфейс з ПК. Ультразвуковий дефектоскоп УСД-50 IPS дозволяє вимірювати товщину виробів з великою точністю і володіє всіма функціями по документуванню результатів УЗ контролю.

Дефектоскоп поєднує в собі останні досягнення аналогової і цифрової техніки, зручність і простоту користування, ергономічність конструкції і високу надійність.


Особливості

  • Одночасне відображення амплітуди сигналу, координат дефекту і номери променя


  •

екран дефектоскопа УСД-50

  • Функції ВРЧ і АРК, призначені для оцінки розмірів дефектів на різній глибині залягання при УЗ контролі.


  •

ВРЧ на ультразвуковому дефектоскопе УСД-50

  • Відображення ультразвукових сигналів у вигляді недектированном


  •

радіосигнал на екрані УЗ дефектоскопа

  • Б-скан для більш зручної візуалізації процесу ультразвукового контролю


  •

Б-скан на екрані УЗ дефектоскопа

  • Режим огинаючої для надійної фіксації максимуму сигналу, призначений для оцінки форми дефекту при ультразвуковому контролі зварних швів та основного металу.


  •

огинаюча на ультразвуковому дефектоскопе УСД-50

  • Збереження та виклик налаштувань з пам'яті приладу


  •

Завантаження параметрів ультразвукового дефектоскопа

  • Збереження та перегляд результатів УЗ контролю на екрані дефектоскопа


  •

Перегляд результатів УЗК на дефектоскопе

  • Повноекранний режим роботи УЗ дефектоскопа УСД-50 - 640х480 пікселів


  •

Повноекранний режим ультразвукового дефектоскопа

  • TOFD режим


  •

Повноекранний режим ультразвукового дефектоскопа

  • Підтримка АРД-діаграм


  •

Повноекранний режим ультразвукового дефектоскопа

  • Функція зміна кольору фону і всіх елементів, що дозволяє комфортно проводити неруйнівний контроль навіть при прямому сонячному світлі


  •

Зміна фону на екрані дефектоскопа УСД-50

Основні відмінності

  • Дисплей: Кольоровий TFT 135 x 100 мм (640 х 480 пікселів)
  • Запис сигналів з датчика обертів
  • ВРЧ з діапазоном до 70 дБ, 12 дб/мкс з побудовою кривої по 32-м опорних точок АРК
  • Робота з АРД-діаграмами
  • Частота повторення ЗИ:до 2000Гц
  • Зони контролю: дві незалежних, з індивідуальною логікою визначення дефекту
  • Висновок сигналів у вигляді А-, В - сканів і TOFD
  • Інтерфейс: USB
  • Живлення: Li-ion акумулятор або зовнішній блок живлення
  • до 10 годин роботи від акумулятора

Технічні характеристики дефектоскопа

Розгортка мін.: 0 - 2,5 мкс
макс.: 0 - 2000 мкс
з кроком 0.01, 0.1, 1, 10 і 100 мкс Затримка від -5 мкс до 2000 мкс
з кроком 0.01, 0.1, 1, 10 і 100 мкс Максимальна довжина контрольованого матеріалу до 6000 мм (ехо-режим) Діапазон швидкостей 1000 - 10 000 м/с з кроком 1, 10 і 100 м/с Затримка у призмі 0 - 100 мкс
з кроком 0.01, 0.1, 1 мкс Демпфірування 25 ом / 50 ом/ 1000 Ом Вхідний опір 50 ом / 600 ом Зондуючий імпульс радіоімпульс, амплітудою 50, 100, 150 або 200 В, з регульованим числом періодів (0,5-10),
і змінною частотою радіоімпульсу Демпфер зондувального імпульсу регульований 0 - 500нс з затримкою демпфування від 0 до 500нс Частота повторень ЗВ від 20 до 2000Гц з кроком 10, 100 і 1000 Гц Підсилювач широкосмуговий 0.4-20 МГц (-6 дБ) Діапазон регулювання посилення 100 дБ з кроком 0.1, 0.5, 1, 2, 6 або 10 дБ Додаткова клавіша +dB програмована Тимчасова Регулювання Чутливості (ВРЧ) діапазон до 90 дБ, 12 дб/мкс
з побудовою кривої по опорним точкам 32
введеним вручну або від контрольних відбивачів Крива Амплітуда-Відстань (АРК) побудова по 32 точкам, регульована по висоті
дві додаткових кривих АРК 0 - 12 дБ від базової Функція АРД побудова по 32 точкам, регульована по висоті
з автоматичною прив'язкою до посилення і двома додатковими кривими Детектування позитивна або негативна полуволна,
повне, радіосигнал (у всьому діапазоні розгортки), B-scan, TOFD Відсічка компенсована, 0 - 90% висоти екрана Зони контролю дві незалежні зони, початок і ширина
змінюються у всьому діапазоні розгортки,
рівні порогів задаються від 0 до 95%
висоти екрану при детектуванні і
від -95% до 95% при радиосигнале з кроком
1%, індивідуальна логіка визначення дефектів. Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо та звукова Вимірювання часових інтервалів від 0 до першого сигналу в зоні або між
сигналами в зонах, по фронту, по максимуму
сигналу або по переходу через "0" Вимір амплітуди у відсотках від висоти екрана,
в дБ щодо рівня порогу в зоні,
в дБ відносно опорного сигналу,
в дБ відносно кривої амплітуда-відстань (АРК) Дисплей Висококонтрастний кольоровий, TFT 640 х 480 точок,
(130 х 100 мм). Спеціальна функція для роботи на яскравому сонячному світлі А-сигнал 480 x 300 точок в стандартному режимі
640х480 в повноекранному режимі Пам'ять 200 налаштувань з А-сигналом
1000 протоколів контролю (сигнал, що огинає, результат вимірювання, параметри роботи приладу, дата, час і назва протоколу) Інтерфейс USB Роз'єми перетворювачів 2 Lemo00 Акумулятор Li-ion 10.8 В, 5000 мА/год Час роботи 10 годин роботи від вбудованого акумулятора Зовнішнє живлення блок живлення AC 220В Напруга живлення 15В / 2,5 А DC Діапазон робочих температур від -30 с до +55 C Розмір (В х Ш х Д) 200 мм x 225 мм x 80 мм Маса 1,8 кг з акумуляторами
