Ультразвуковий дефектоскоп УД3701

  • Під замовлення, 20 днів

Ціну уточнюйте

+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис
Законом не передбачено повернення та обмін даного товару належної якості

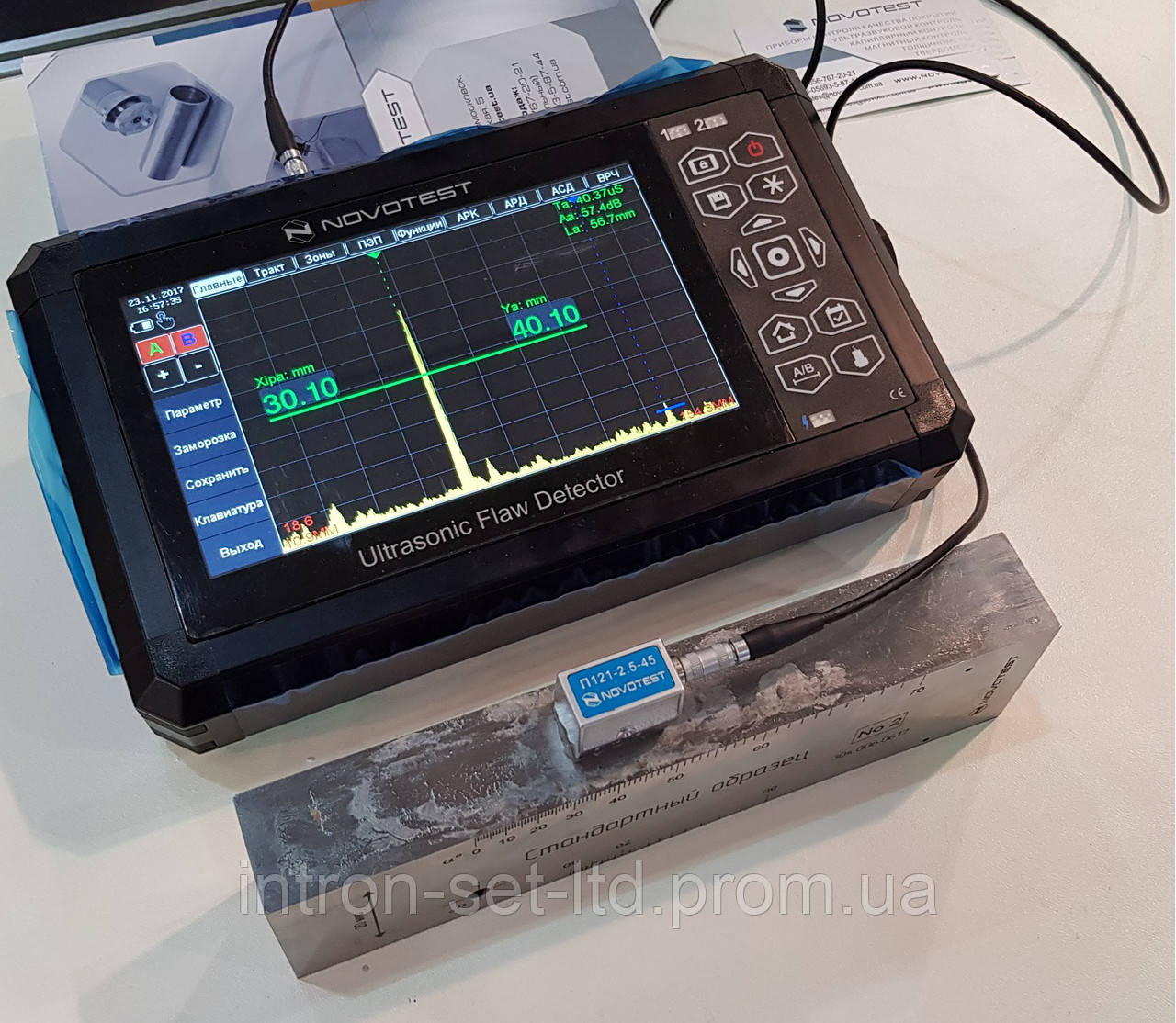

Ультразвуковий дефектоскоп УД3701
Ультразвуковий дефектоскоп УД3701Під замовлення, 20 днів
Ціну уточнюйте
+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис

Опис

Ультразвуковий дефектоскоп УД3701 є старшою моделлю в лінійці ультразвукових дефектоскопів. На відміну портативного дефектоскопа УД2301 цей прилад має повнорозмірний корпус і дисплей, при цьому володіє невеликою вагою. Дефектоскоп має розширений функціонал сучасного професійного приладу, великий диплей високого дозволу (800*480 пікселів), управління з допомогою тач-скрін дисплея та клавіатури, акумулятор високої ємності. Тільки зазначені вище параметри роблять ультразвуковий дефектоскоп УД3701 одним з найбільш оптимальних виборів у такому форм-факторі приладу.

Призначення дефектоскопа

Ультразвуковий дефектоскоп УД3701 дозволяє виявляти різні внутрішні дефекти у виробах і конструкціях з різноманітних матеріалів. Звичайно, найбільш поширеним є використання дефектоскопа для контролю якості металевих виробів та зварних з'єднань.

Однак, крім класичного використання в якості приладу для контролю якості, ультразвуковий дефектоскоп УД3701 має спеціальний режим для дуже точного вимірювання товщини виробів і швидкості ультразвуку в них. Даний режим роботи приладу дозволяє з точністю до 0,01 мм вимірювати товщину, як це роблять сучасні товщиноміри з А-сканом, таким чином замінюючи відразу два стандартних приладу - ультразвуковий дефектокоп і товщиномір.

Переваги нової технології

У нової генерації приладів, до якої відноситься і УД3701, застосовані ємнісні тачскрін дисплеї, що дозволило суттєво переглянути способи управління приладом - багато функції стали доступнішими, управління - зручніше, а найголовніше - інтуїтивно зрозуміле, практично так, як ми звикли це робити у наших сучасних телефонах. Однак, пам'ятаючи про те, що прилад експлуатується в суворих польових умовах (в бруді, в олії, в рукавичках...) все управління приладом можна здійснити з кливиатуры, яка може повністю замінити тачскрін. До речі, тачскрін можна повністю заблокувати клавіатуру, щоб випадково не натиснути в процесі роботи.


Архів налаштувань, перетворювачів і результатів контролю

Необхідно також скасувати організацію роботи з збереженими результатами, налаштуваннями приладу і перетворювачами - всі ці параметри можна зберегти в архіві приладу, який поділено на два розділи - результати контролю і настройки приладу.

В архіві результатів зберігаються повноцінні електронні копії сигналів, збережені при запису результату - таким чином, прямо з архіву результатів можна запустити режим симуляції і працювати з сигналом, як ніби ви зараз проводите контроль (доступні всі налаштування приладу, установки стробів, включення/вимикання всіх функцій, у т. ч. ВРЧ, АСД, ДАК), недоступне для регулювання тільки посилення. Також безпосередньо в архіві результатів для кожної збереженої запису можна ввести текстовий блок з висновком. Таким чином після передачі на ПК протокол залишиться тільки розрукувати.

В архіві налаштувань зберігаються налаштування приладу і параметри перетворювачів. При збереженні налаштувань можна вибрати, що ви хочете зберегти - тільки параметри ПЕП або всю конфігурацію приладу. Таким чином здійснюється можливість зберігання налаштувань для контролю різних виробів і завантаження індивідуальних параметрів перетворювачів, використовуючи відповідну конфігурацію приладу в цілому. Необхідно зауважити, що при збереженні і подальшому відновленні налаштування приладу прилад повністю відновлює свій стан на момент збереження, включаючи такі параметри як - колірна схема, яскравість дисплея, розташування індикаторів і вікон в режимі контролю і, звичайно, всі налаштування параметрів контролю.

Унікальні особливості інтерфейсу дефектоскопа

Интерфейс прибора является современным и интуитивно понятным. Использование тачскрин диспея позволило вывести на совершенно новый уровень комфорта управление настройками прибора. Например, для изменения позиции строба достаточно перетянуть его пальцем, а изменение длительности развертки и задержки осуществляется всем привычными свайпами по экрану, а изменение масштаба картинки двумя пальцами. Измеряемые параметры, которые на других приборах статично выведены в определенную зону экрана, пользователь дефектоскопа УД3701 может перетащить в удобное ему место.

Технические характеристики

Развертка мін.: 0 - 14 мкс
макс.: 0 - 1000 мкс з кроком 20 нс
Затримка від 0 мкс до 1000 мкс з кроком 20 нс
Максимальна товщина контрольованого матеріалу до 6000 мм (ехо-режим) для сталі
Діапазон швидкостей 1000 - 9999 м/с
Затримка у призмі 0 - 100 мкс з кроком 20 нс
Демпфірування 50 ом
Вхідний опір 50 ом / 600 ом
Зондуючий імпульс імпульс, амплітудою 100, 200 або 300 В, із змінною тривалість від 20 до 500 нс, з кроком 20 нс
Частота повторень ЗВ автоматично регульована від 10 до 100Гц
Аналоговий підсилювач широкосмуговий 0.4-20 МГц (-6 дБ)
Діапазон регулювання посилення 125 дБ з кроком 0.1 дБ
Тимчасова Регулювання Чутливості (ВРЧ) діапазон до 70 дБ, 12 дб/мкс
з побудовою кривої по 16 опорним точкам введеним вручну або від контрольних відбивачів
Крива Амплітуда-Відстань (АРК) побудова з 16 точок, регульована по висоті
Зони контролю дві незалежні зони, початок і ширина змінюються у всьому діапазоні розгортки, рівні порогів задаються від 0 до 100% висоти екрану, індивідуальна логіка визначення дефектів
Детектування Позитивна або негативна полуволна, повна, радіо-сигнал (у всьому діапазоні сканування), Б-скан
Відсічка компенсована, 0 - 90% висоти екрана
Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо і звукова, індивідуальна логіка визначення дефекту в зоні
Вимірювання часових інтервалів від 0 до першого сигналу в зоні або між сигналами в зонах, по фронту або по максимуму сигналу
Вимір амплітуди в дБ щодо рівня порогу в зоні,
в дБ відносно опорного сигналу,
в дБ відносно кривої амплітуда-відстань
Дисплей 7" тачскрін 155 х 85 мм
Пам'ять Обмежена ємністю карти пам'яті SD
Інтерфейс USB
Роз'єми перетворювачів Lemo
Акумулятор Li-Ion 12 a/год
Час роботи до 20 годин
Напряжение питания зарядного устройства
Диапазон рабочих температур от -30C до +55°C
Размер (В x Ш x Д) 50 мм x 150 мм x 250 мм
Масса 1,1 кг



Базовый комплект поставки

  • ультразвуковой дефектоскоп УД3701 (электронный блок)
  • преобразователи П111-5-К6, П121-5-65
  • кабель соединительный Lemo-Lemo
  • зарядное устройство
  • кабель для подключения к компьютеру
  • паспорт,
  • руководство пользователя,
  • сумка для транспортировки

Дополнительные опции для заказа

  • дополнительные преобразователи к дефектоскопу
  • дополнительные кабели к дефектоскопу
  • додаткове зарядний пристрій
  • стандартні зразки (СЗ-1, З-2, З-3, З-3Р та інші)
  • стандартні зразки підприємства з відбивачами типу карб, плоскодонне свердління та інші
  • стандартні зразки підприємства для налаштування обмежувача глибини (сходинка)
  • контактна рідина (гель) для ультразвукового контролю

Інформація для замовлення

  • Ціна: Ціну уточнюйте
