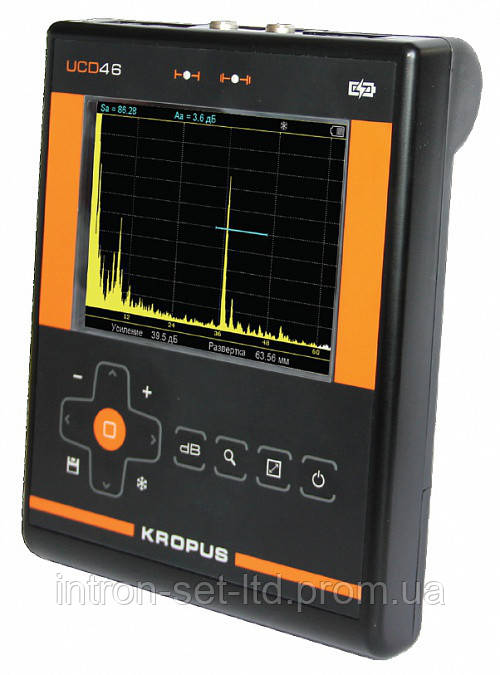

УСД-46 - новий портативний ультразвуковий дефектоскоп

Новий легкий і портативний (маса всього 870 г) універсальний ультразвуковий дефектоскоп УСД-46 ідеально підходить для далеких відряджень і польової роботи. Заснований на потужній і перевіреної часом схемотехніці попереднього модельного ряду УД2В-П, новий дефектоскоп володіє всіма перевагами для будь-яких завдань ручної дефектоскопії:

- новий великий висококонтрастний і легко читається під будь-яким кутом морозостійкий TFT-дисплей з роздільною здатністю 320х240;
- новий літій-полімерний потужний акумулятор з часом автономної роботи до 12 годин;
- зручний чохол для роботи в польових умовах з кріпленням на корпусі оператора зі спеціальним кріпленням на руці;
- автоматичне калібрування за стандартним зразкам З-3, V-2 і аналогічним;
- база даних перетворювачів, що дозволяє викликати всі необхідні налаштування однією кнопкою;
- вбудований USB інтерфейс;
- повноекранний режим роботи.

Крім того в приладі підтримуються всі популярні функції попередньої моделі:
  • одночасне вимірювання амплітуди і координат положення максимуму сигналу;
  • одночасне вимірювання відстані по-променеві і координат дефекту при заданому куті введення перетворювача;
  • режим запису максимуму обвідної сигналу в зоні контролю;

  • велика пам'ять налаштувань дефектоскопа і результатів ультразвукового контролю.

  • підтримка ведення декількох баз даних протоколів УЗ контролю на ПК з функцією конструктора протоколів будь-якого виду

  • можливість підключення одного з 7 вбудованих контурів узгодження, для оптимальної роботи з будь-якими ультразвуковими ПЕП

Реалізований в ультразвуковому дефектоскопе УСД-46 алгоритм запису максимуму обвідної сигналу дозволяє побудувати обвідну запам'ятовуючи лише по одній точці в кожному зондирующем імпульсі - по положенню і значенням максимальної амплітуди луна-сигналу в зоні контролю.
Такий режим дає можливість отримати, наприклад, графік руху максимуму ультразвукового сигналу при поперечному скануванні дефекту в зварному з'єднанні і оцінити його умовну протяжність, а також легко визначити координати відбивача при максимальної амплітуди відбитого сигналу.



Прилад має зручну функцію протоколювання результатів. Кожен протокол ультразвукового контролю складається з А-сигналу, що огинає максимуму (якщо результат збережено в цьому режимі), цифрового значення результату вимірювання (амплітуда і координати, відстань по променю і координати або швидкість УЗК), всіх параметрів роботи приладу, дати, часу та імені результату, що вводиться з клавіатури приладу. Всі результати можуть проглядатися і перейменовуватися в подальшому як в самому дефектоскопе, так і за допомогою програмного забезпечення на комп'ютері. Для цього призначено спеціальне програмне забезпечення, що дозволяє повністю автоматизувати обробку результатів ультразвукового контролю, розділяючи їх по різних базах протоколів.

Крім цього, програма має функцію конструктора протоколів УЗ дефектоскопії, що дозволяє самостійно створювати друковані форми протоколів будь-якого виду в залежності від вимог конкретного користувача.
Ультразвуковий дефектоскоп простий і зручний в обігу, атестований в Держстандарті Росії (сертифікат UA.C.27.003.A №33993), зареєстрований в Державному реєстрі засобів вимірювань під №17498-03 і допущений до застосування в Російській Федерації та країнах СНД.

Ультразвуковий дефектоскоп УД2В-П46. Вид екрану

  • Кольоровий високо контрастний TFT екран з роздільною здатністю 320х240 пікселів. Відмінна видимість під різними кутами огляду. Три настроювані колірні схеми. Можливість працювати на сонячному світлі.

Ультразвуковий дефектоскоп УД2В-П46. Радіосигнал на екрані

  • Потужний генератор імпульсів і висока роздільна здатність приймального тракту



Ультразвуковий дефектоскоп УД2В-П46. Функція ВРЧ



  • Функція ВРЧ з динамічним діапазоном 90дБ і крутизною 12дб/мкс

Ультразвуковий дефектоскоп УД2В-П46.Функція АРК



  • Функція АРК з двома додатковими налаштованим кривими. Можливість вимірювати амплітуду дефектів відносно кривої АРК.



Ультразвуковий дефектоскоп УД2В-П46. Огинаюча максимуму

  • Функція максимуму обвідної сигналу

В ультразвуковому дефектоскопе реалізований принцип обробки сигналу, що дозволяє користувачеві працювати з "замороженим" (статичним) зображенням сигналу, що набагато спрощує роботу оператора. На відміну від звичайних дефектоскопів прилад УСД-46 оцифровує сигнал не в екранному дозволі, а з максимальною для встановленого частотного діапазону точністю. Це дозволяє оператору, знайшовши потрібний сигнал, просто зафіксувати його кнопкою "заморозки", звільнивши руки, і після цього вже робити будь-які операції: змінювати розгортку, вводити затримку, користуватися масштабом сигналу в а-зоні ("електронна лупа"), міняти положення зон контролю, працювати з відсіченням та ін. параметрами, зберігати результат.





Основні відмінності

  • Дисплей: TFT 115 x 85 мм (320 х 240 пікселів) з регульованою підсвічуванням і налаштованим колірними схемами
  • Підсилювач: широкосмуговий 0.5 - 20 МГц, + 4 вузькосмугових діапазонних фільтра
  • 7 вбудованих контурів погодження
  • Діапазон регулювання посилення: 110 дБ з кроком 0.5, 1, 2 і 6 дБ
  • ВРЧ з діапазоном до 90 дБ, крутизною 12 дБ/мкс і побудовою кривої по 10 опорним точкам
  • Робота з кривою амплітуда-відстань: вимірювання рівня сигналу в дБ відносно кривої і режим АСД по кривій АРК
  • Зондуючий імпульс: радіосигнал амплітудою 200 В, з регульованим числом періодів
  • Частота повторення ЗИ: до 800 Гц в залежності від встановлених параметрів або 40 Гц
  • Детектор: позитивна полуволна, негативна полуволна, повний детектор, радіосигнал (у всьому діапазоні розгортки)
  • Відсічення: компенсована від 0 до 80% висоти екрана
  • Зони контролю: дві незалежних, з індивідуальною логікою визначення дефекту
  • "Заморожування" А-сигналу
  • Вимірювання товщини по одному сигналу або між двома сигналами
  • Точність індикації товщини: 0.01
  • Пам'ять налаштувань: 100 налаштувань з А-сигналом і можливістю введення назви налаштування клавіатури
  • Пам'ять результатів: 1000 (50 файлів по 25) протоколів контролю, що складаються з А-сигналу, що обгинає, результату вимірювання, дати, часу і назви протоколу
  • Інтерфейс USB для передачі А-розгорток, параметрів роботи і результатів вимірювань на ПК
  • Живлення: вбудований Li-Pol акумулятор або зовнішній блок живлення
  • не менше 12 годин роботи від акумуляторів
  • Вага: 0,87 кг з акумуляторами

Технічні характеристики дефектоскопа

Розгортка мін.: 0 -22 мм (сталь); 0 - 7,5 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс Діапазон швидкостей 1000 - 9999 м/с Затримка від -0,5 до мкс 994.5 мкс Затримка у призмі 0 - 100 мкс з точністю 0,01 мкс Демпфірування 50 ом / 1000 ом (до 25 ом у поєднаному режимі) Вхідний опір 50 ом / 600 Ом Зондуючий імпульс радіоімпульс, амплітудою 200 В,
з регульованим від 0,5 до 5 числом періодів,
із кроком у 0,5 (половина періоду частоти) Частота повторень ЗВ до 400 Гц у режимі максимальної частоти; спеціальний режим 40 Гц Підсилювач широкосмуговий 0.5-20 МГц (-6 дБ)
4 діапазонних вузькосмугових фільтра Узгодження з ПЕП сторонніх виробників 7 контурів узгодження з номіналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 і 15 мкГН Діапазон регулювання посилення 110 дБ, з кроком 0.5, 1, 2 або 6 дБ Тимчасова Регулювання Чутливості (ВРЧ) діапазон до 90 дБ, 10 дб/мкс
з побудовою кривої по 10 опорним точкам
введеним вручну або від контрольних відбивачів Крива Амплітуда-Відстань (АРК) побудова по 10 крапкам, регульована по висоті + два додаткових кривих ±12 дБ від базової (з кроком 1 дБ) Детектування позитивна або негативна полуволна,
повне, радіосигнал (у всьому діапазоні розгортки) Відсічка компенсована, 0 - 80% висоти екрана Зони контролю дві незалежні зони, початок і ширина
змінюються у всьому діапазоні розгортки,
рівні порогів задаються від 0 до 95%
висоти екрану при детектуванні і
від -95% до 95% при радиосигнале з кроком
1%, індивідуальна логіка визначення дефектів Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо та звукова Режими роботи АСД дефект у першій зоні,
дефект у другій зоні,
дефект у першій і другій зонах,
дефект в одній із зон,
по АРК - порівняння сигналу в першій
зоні з кривою амплітуда-відстань Вимірювання часових інтервалів від 0 до першого сигналу в зоні або між
сигналами в зонах, по фронту або по максимуму
сигналу Роздільна здатність 3.125, 6.25, 12.5 або 25 нс в залежності
від виділеного частотного діапазону Вимір амплітуди у відсотках від висоти екрана,
в дБ щодо рівня порогу в зоні,
в дБ відносно опорного сигналу (AWS 1.1)
в дБ відносно кривої амплітуда-відстань,
одночасно з індикацією координат відбивача, виміряних за піку сигналу Дисплей кольоровий TFT з регульованою підсвічуванням,
115 х 85 мм; 320 х 240 точок А-сигнал 80 mm x 70 мм; 220 x 200 точок в режимі налаштування 115 х 85 мм; 320 х 240 пікселів в повноекранному режимі Пам'ять 100 налаштувань з А-сигналом і назвою, 100 налаштувань типових перетворювачів;
1000 (50 файлів по 25) протоколів контролю Інтерфейс USB Роз'єми перетворювачів Lemo 000 Акумулятори вбудований Li-Pol, 11В, 5А/год Час роботи до 12 годин Харчування зовнішній блок живлення 220 В AC Діапазон робочих температур від -25°C до +55°C Розмір (В x Ш x Д) 205 мм х 160 мм x 43 мм Вага 0,87 кг
