ИНТРОКОР М-150 – дефектоскоп сталевих листів

Призначення

Дефектоскоп ИНТРОКОР М-150 призначений для магнітного неруйнівного контролю сталевих листів стінок і днищ резервуарів, посудин під тиском, стінок труб, а також інших об'єктів з феромагнітних конструкційних сталей.

Область застосування

ИНТРОКОР М-150 використовується в резервуарах вертикальних сталевих (РВС), у виробництві листового прокату, на суднобудівних та судноремонтних підприємствах, будівельних конструкціях та інших об'єктах, де застосовуються сталеві листи.

У дефектоскопе ИНТРОКОР М-150 реалізуються магнітний і вихрострумовий види неруйнівного контролю (ГОСТ 18353-79). Магнітна система Сканера намагнічує контрольований ділянку сталевого листа. Магнітні поля розсіювання, створені дефектами листа, перетворюються на виході блока датчиків (БД) в електричні сигнали, які через блок управління (БУ) і пристрій сполучення (УС) надходять в пристрій збору та відображення даних (УСД), виконане на основі промислового комп'ютера з вбудованим програмним забезпеченням Scaner RTV. Опитування магнітних і вихретоковых датчиків управляється імпульсами від лічильника метражу (СМ).

ИНТРОКОР М-150 дозволяє з високою продуктивністю виявляти корозійні ураження днища та стінок, проводити оцінку розмірів дефектів, документувати результати контролю, складати карти товщин. Дефектоскоп виявляє ураження внутрішньої і зовнішньої поверхонь (точкову і загальну корозію, тріщини, ризики). Контроль може здійснюватися через захисне покриття, при цьому визначається товщина покриття.

Дефектоскоп складається з магнітного Сканера і Пристрої збору та відображення даних (УСД). В комплект входить спеціальна програма З Wintrocor для візуалізації та обробки даних на ПК. Харчування дефектоскопа здійснюється від акумуляторів УСД.

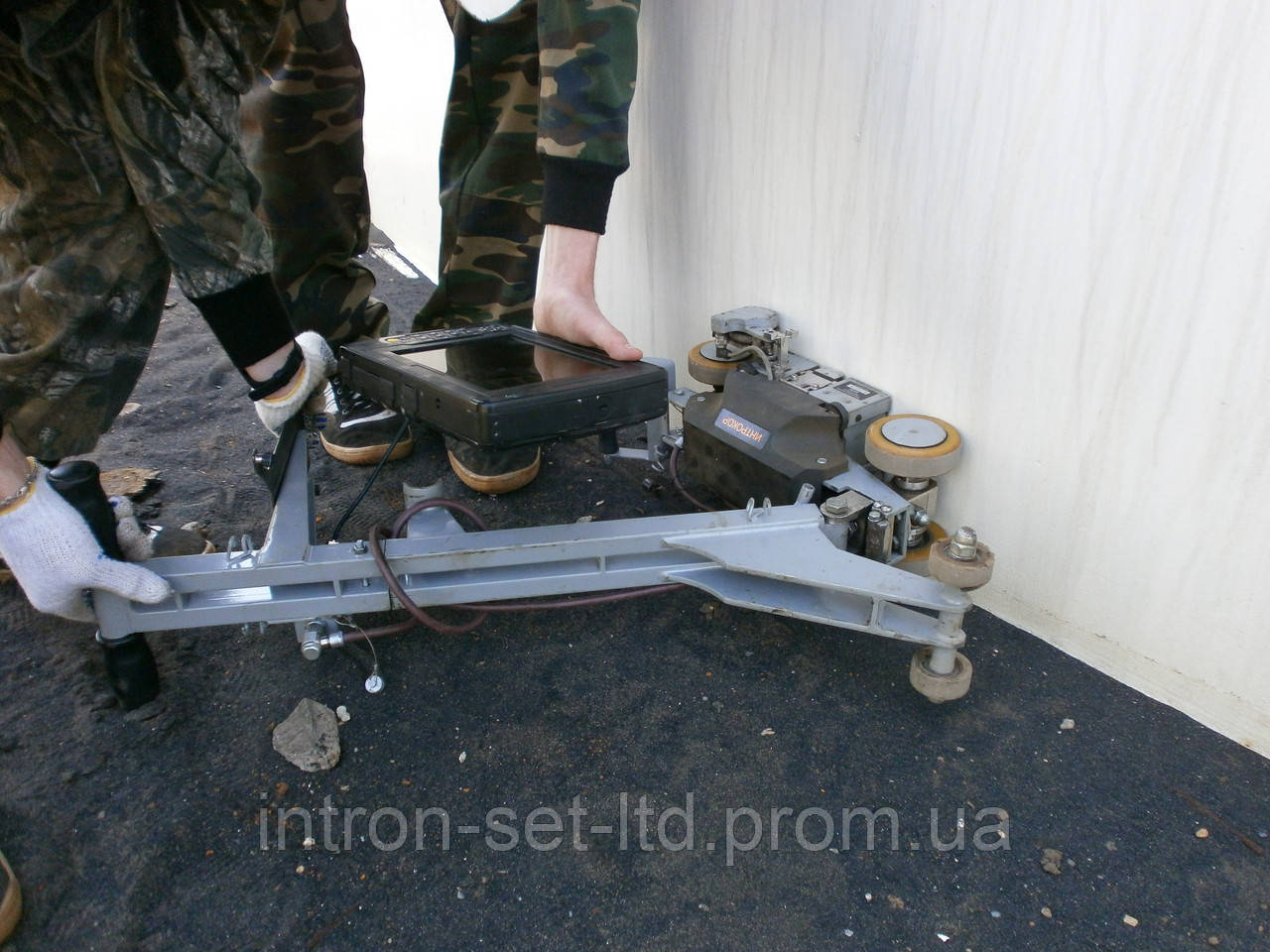

Сканер складається з колісної платформи, основної та додаткової рукояток, магнітної системи, блоку датчиків, блоку управління і лічильник метражу.



 Пристрій збору та відображення даних (УСД)

УСД являє собою промисловий планшетний комп'ютер з вбудованим програмним забезпеченням Scaner RTV.

УСД призначений для збору, зберігання і відображення інспекційних даних у процесі контролю, одержуваних з допомогою дефектоскопа сталевих листів ИНТРОКОР М-150.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Товщина сталевих листів від 4 до 16 мм;
• Чутливість не гірше 10% від товщини листа (для точкового втрати металу діаметром від 4 мм і тріщин довжиною від 20 мм);
• Товщина захисного покриття до 6 мм;
• Похибка визначення товщини листа не більше 15%;
• Похибка визначення товщини захисного покриття не більше 0,5 мм;
• Похибка визначення положення дефектів щодо точки відліку дистанції не більше 10 мм;
• Ширина смуги сканування 150 мм;
• Швидкість сканування до 1 м/сек;
• Маса 20 кг;
• Пылевлагозащищенное виконання.



Програмне забезпечення (ПО) Wintrocor призначене для обробки результатів, отриманих з дефектоскопа ИНТРОКОР М-150.

Можливості ПО Wintrocor

імпортувати в базу даних програми дані, отримані з допомогою дефектоскопа ИНТРОКОР; перегляд даних дефектоскопії у вигляді розгортки типу і типу С, а також у вигляді профілю вздовж і поперек проїзду дефектоскопа; зміна ширини і довжини відображуваного на екрані ділянки дефектограммы; застосування до дефектограмме ВЧ - або НЧ-фільтр з перебудовується смугою пропускання; проведення вимірювання геометричних розмірів і амплітуди сигналу за дефектограмме; розрахунок і відображення в графічному вигляді товщину листа і зазору між датчиком і поверхнею аркуша; проведення об'єднання дефектограмм окремих проїздів для складання дефектограммы цілого листа;

здійснення автоматичного пошуку дефектів, а також налаштування операції пошуку дефектів вручну; автоматичне створення ув'язнення за дефектоскопії листів на основі редагування шаблону; автоматичне створення схеми розташування дефектів на аркуші; створення карти днища з розташуванням дефектних листів або окремих дефектів на аркушах.



Системні вимоги

Програма Wintrocor є 32-бітної програмою і розрахована на роботу під керуванням операційної системи Windows XP/Vista/7/8.1.
Апаратна конфігурація персонального комп'ютера (ПК): процесор архітектури х86 не нижче Intel Pentium 4 оперативна пам'ять - не нижче 256Мб, обсяг вільної пам'яті на жорсткому диску - не менше 32 Мб.
