Акустичний імпедансний дефектоскоп ВД-91М призначений для виявлення розшарувань і непроклєєв у виробах з шаруватих пластиків, композитних і стільникових матеріалів, що застосовуються в авіації.

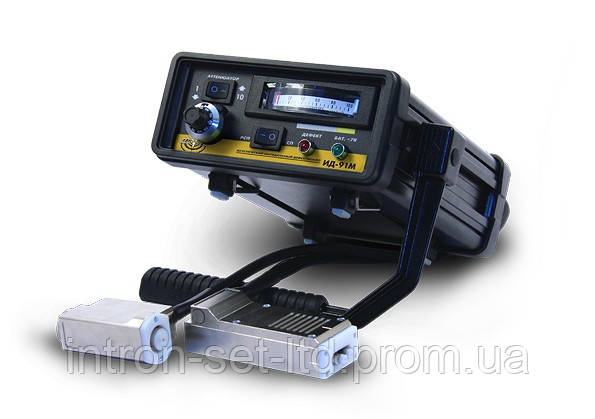

Акустичний імпедансний дефектоскоп ВД-91М

Акустичний імпедансний дефектоскоп ВД-91М призначений для виявлення розшарувань і непроклєєв у виробах з шаруватих пластиків, композитних і стільникових матеріалів. Широко використовується в авіації і космічної промисловості, а також при виробництві конструкцій з композиційних матеріалів. Занесений до реєстру авіації РУ №89-06-99 ФАС РФ.

Дефектоскоп ВД-91М - Особливості:

• Дружній інтерфейс "включи і працюй"
• Принцип дії -імпульсний імпедансний
• "Сухий" контакт перетворювача і контрольованого об'єкта
• Комплектується двома типами перетворювачів: поєднаним (SP) і роздільно-суміщеними (RSP)
• Можливість комплектації датчиків зносостійкими корундовими (штучний сапфір) наконечниками, що в рази збільшує термін служби, а також виключає можливість пошкодження (дряпання) контрольованої поверхні
• Підвищений пилозахисні виконання перетворювачів (опціонально)
• Мінімальний розмір дефекту виявляється у виробах з композиційних матеріалів поєднаним перетворювачем - 5мм
• Максимальна глибина виявлення дефекту у виробах з композиційних матеріалів роздільно-суміщеними перетворювачем -13мм (в конструкціях з алюмінієвих сплавів до 3 мм). Суміщеним перетворювачем - 4 мм (1,5 мм)
• Світлова, звукова і візуальна сигналізації виявлення дефекту
• Металевий ударостійкий корпус з прогумованою ручкою, що дозволяє фіксувати прилад в різних положеннях
• Не вимагає тривалої установки, налаштовується на бездефектном ділянці обстежуваного об'єкта

Дефектоскоп ВД-91М - Області застосування:

• Авіаційна і космічна промисловість
• Суднобудування та судноремонт
• Машинобудування
• Комунальне господарство

Дефектоскоп ВД-91М - Базова комплектація:

• ІД-91М - електронний блок акустичного імпедансного дефектоскопа
• Перетворювач SP - суміщений перетворювач
• Перетворювач RSP - роздільно-суміщений перетворювач
• Стандартний зразок З-91
• Сумка для транспортування ІД-91
• Блок електроживлення ІД-91
• Батарея "корунд"
• Паспорт

Дефектоскоп ВД-91М - Технічні характеристики:
