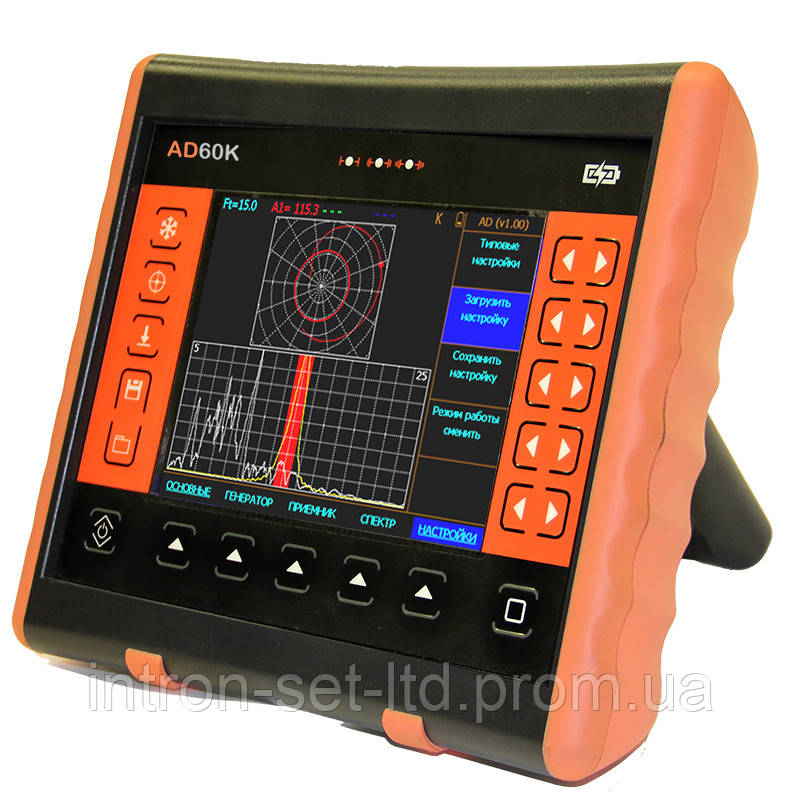

Акустичний та імпедансний дефектоскоп АД-60К
Акустичний та імпедансний дефектоскоп АД-60КПід замовлення
Ціну уточнюйте
+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис

Опис

Нова модель акустичного і імпедансного дефектоскоп АД-60К v.2 реалізує останні розробки в області створення приладів для контролю композитних матеріалів. Дефектоскоп має сучасний генератор імпульсного збудження і дозволяє працювати як импедансным методом, так і методом вільних коливань для визначення розшарувань, непроклея, внутрішніх дефектів структури та ін. Пам'ять приладу дозволяє зберігати сигнал, його спектральну характеристику, параметри і результати вимірювання.

Акустичний дефектоскоп АД-60К дозволяє підключати будь-які типи импедансных (суміщені, роздільно-суміщені) і ударних (з п'єзоелементами або мікрофоном) перетворювачів.



Дефектоскоп АД-60К поєднує в собі останні сучасні досягнення аналогової і цифрової техніки, широку універсальність, багаті функціональні можливості, зручність і простоту користування, високу надійність.

Легка вага і змінний акумулятор, а також сучасний добре читається і морозостійкий дисплей дозволяють використовувати дефектоскоп у будь-яких цехових, польових і аеродромних умовах.

Особливості дефектоскопа:

  • Одночасне відображення реального сигналу перетворювача і його спектра з роздільним регулювання підсилення у часовій та спектральній області.


    Екран акустичного дефектоскопа АД-60К


  • Колірна розгортка типу "водоспад", що дозволяє виділяти кольором амплітуди сигналів, аналогічно класичним З-скану для УЗК. Висока інформативність розгортки дозволяє підсумовувати дані про сигнал і знаходити дефекти там, де інші прилади не дають результату.


    АЧХ в акустичному дефектоскопе АД-60К

  • Три незалежні зони в частотній області, що дозволяють реалізовувати будь-які методики роботи


    Зони АСД в акустичному дефектоскопе АД-60К

  • Диференціальний режим, що дозволяє записати сигнал з придатного ділянки зразка для видалення структурних шумів і порівнювати поточний сигнал з ним.


    Перегляд результатів в акустичному импедансном дефектоскопе АД-60К




Основні відмінності акустичного / імпедансного дефектоскопа

  • Дисплей: Кольоровий TFT 135 x 100 мм (640 х 480 пікселів)
  • Можливість підключення будь-яких импедансных і ударних перетворювачів
  • Окрема регулювання підсилення у часовій та частотній областях
  • Різні види розгорток екрану
  • Віконні функції Блэкмана, Хеннінга, Хеммінга
  • Регулювання положення строба в тимчасовій області і чотири незалежних зони контролю в частотній області
  • Збереження 100 налаштувань і 1000 результатів контролю
  • Інтерфейс Ethernet для зв'язку з ПК
  • Живлення: Li-ion акумулятор або зовнішній блок живлення
  • 8 годин роботи від акумулятора


Технічні характеристики акустичного/імпедансного дефектоскопа

Імпульс збудження комбінований - радіоімпульс + прямокутний імпульс. Частота і тривалість імпульсів регулюється Максимальна амплітуда порушення на кожному з протифазних виходів генератора 20±1В Діапазон робочих частот від 50 Гц до 2 МГц Межа допустимої відносної
похибки встановлення частоти збудження перетворювача 0.1 % Регулювання ширини смуги частот відображуваного спектру в діапазоні робочих частот від 1 до 40 кГц Загальний діапазон регулювання посилення сигналу на вході 110 дБ Роздільне регулювання посилення сигналу Попередній підсилювач: 0 - 70 дБ Цифрове посилення : 0 - 40 дБ Посилення в спектральній області: 0 - 100 дБ Крок регулювання посилення 0.1 - 1 - 2 - і 10 дБ Тип приймача лінійний, квадратурний, погоджений Віконні функції прямокутна, Хеммінга, Хеннінга, Блэкмана Диференціальний режим є Автоматичне балансування перетворювача є Типи використовуваних перетворювачів імпедансний роздільно-суміщений імпедансний суміщений ударний з мікрофонним приймачем ударний з п'єзоелектричним приймачем Реалізовані методи контролю імпедансний вільних коливань Відображення сигналу радіосигнал в тимчасовій області, спектр, комплексна площина, З-скан "водоспад" Зони контролю три незалежних зони АСД в частотній області, регульований по положенню строб у часовій області Автоматична Сигналізація Дефектів (АСД) світлова і звукова,
індивідуальна логіка визначення дефекту в зоні Дисплей Кольоровий, TFT 640 х 480 пікселів
(135 х 100 мм). Спеціальна функція для роботи на яскравому сонячному світло Пам'ять 100 налаштувань
1000 протоколів контролю Інтерфейс USB Роз'єм підключення перетворювачів LEMO FGG.1B 6 pin + 10 pin Акумулятор дефектоскопа Тип UCD-52. Li-ion 10.8 В, 5000 мА/год Час роботи дефектоскопа 6-8 годин від акумуляторів Зовнішнє живлення дефектоскопа блок живлення від мережі 220 В, 50Гц AC 15В / 2,5 А DC Діапазон робочих температур від -30 с до +55 C Розмір (В x Ш x Д) 200 мм x 225 мм x 80 мм Маса 1,5 кг з акумуляторами

Інформація для замовлення

  • Ціна: Ціну уточнюйте
