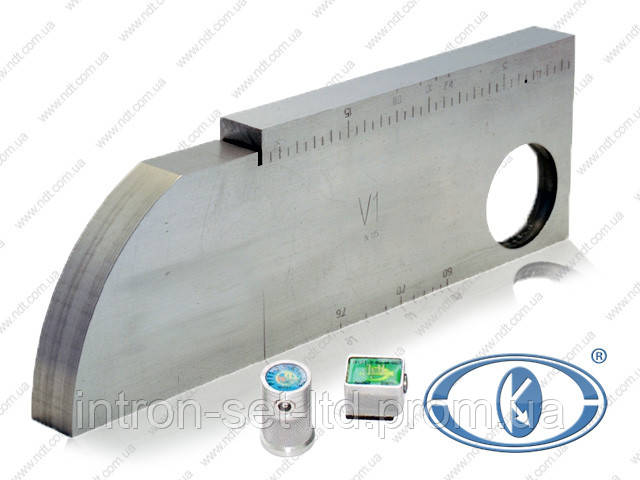

Стандартний зразок V1

Стандартний зразок V1 призначений для калібрування ультразвукових дефектоскопів при ультразвуковому контролі якості зварних з'єднань і відповідає ДСТУ 4002-2000 (ISO 2400, DIN 54120, B. S. 2704).

Стандартний зразок V1 дозволяє:

• визначити точку введення ультразвукових коливань і стрілу ультразвукових перетворювачів з похибкою ± 0,5 мм;
• визначити кут введення ультразвукових коливань з похибкою ±1 угл. град.;
• визначити неконтрольовану (мертву) зону (по сталі) прямих ультразвукових п'єзоелектричних перетворювачів;
• визначити роздільну здатність (по сталі) прямих ультразвукових п'єзоелектричних перетворювачів;
• визначити лінійність розгортки ультразвукових дефектоскопів по горизонталі;
• зробити налаштування швидкості розгортки і чутливості прямих, здвоєних і похилих п'єзоелектричних перетворювачів.

 Технічні характеристики

• Зразок виготовлений з низьковуглецевої дрібнозернистої сталі з малим коефіцієнтом загасання.
• Швидкість поздовжніх ультразвукових коливань (УЗК) в матеріалі зразка на частоті 5,0 МГц при температурі (20±5) 0 С дорівнює (5920±30) м/с.
• Швидкість поздовжніх УЗК в матеріалі вставки зразка (полиметилакрилате) на частоті 5,0 МГц при температурі (20±5) 0 С дорівнює (2670±100) м/с.
• Геометричні розміри зразка відповідають ДСТУ 4002-2000 (ISO 2400, DIN 54120, B. S. 2704) .
• Маса зразка - не більше 4,8 кг
