Ультразвуковий дефектоскоп на фазованих решітках УСД-60ФР
- Немає в наявності
Ціну уточнюйте
Замовлення тільки за телефоном
- +380 (50) 348-51-01Киевский офис
- +380 (67) 868-92-48Киевский офис
- +380 (44) 248-01-24Киевский офис
Опис
Все розмаїття можливостей технології SAFT, упаковане в легкий, ергономічний прогумований корпус для всепогодних умов експлуатації.

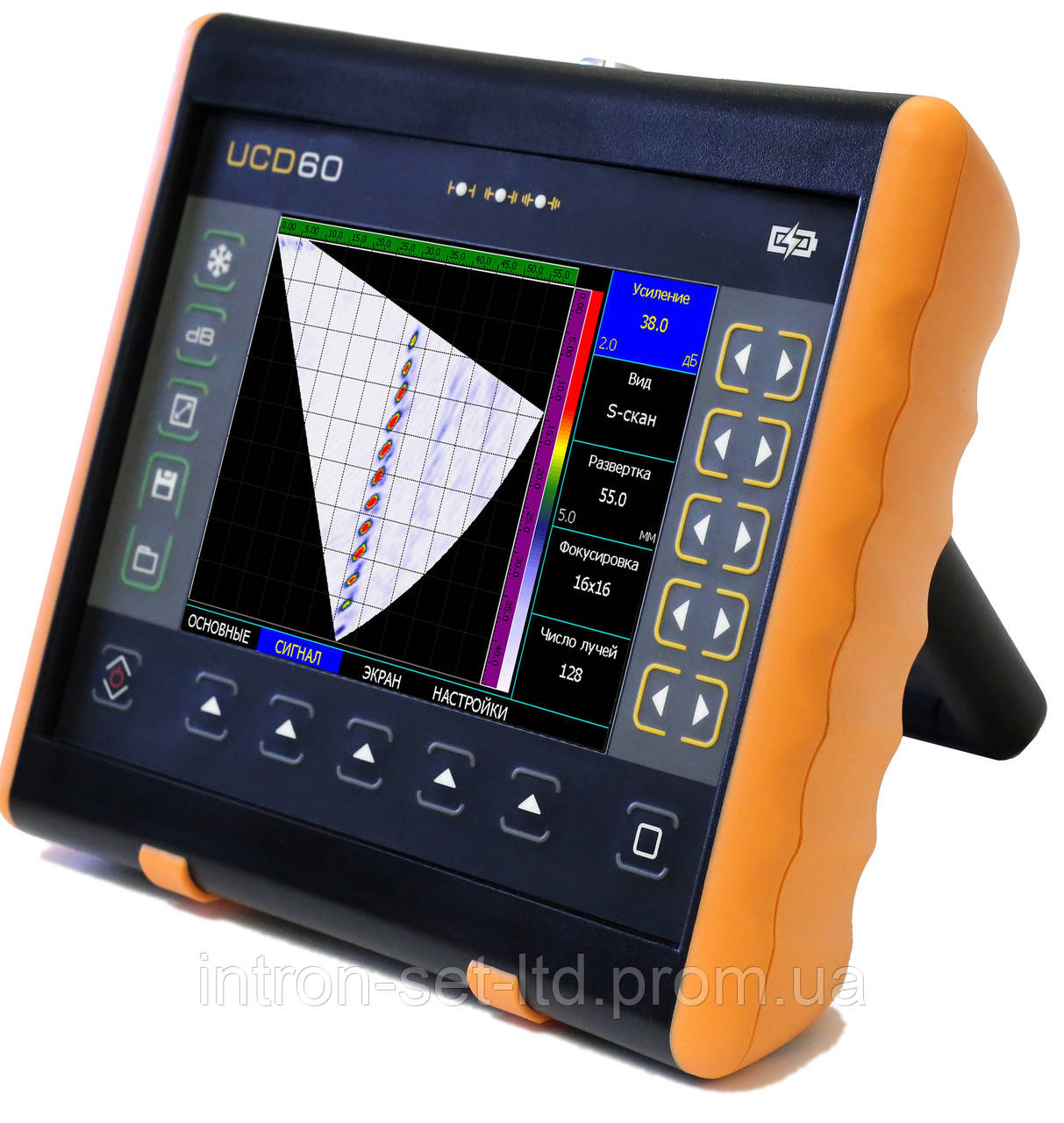

Новий ультразвуковий дефектоскоп УСД-60 ФР, поєднує в собі можливості класичних фазованих решіток з досягненнями технології цифрової фокусування сигналу. Дозволяючи реконструювати повноекранне зображення (640х480) з 16-ти елементних датчиків ФР без втрати продуктивності, цей легкий (1,4 кг) сучасний дефектоскоп є вершиною лінійки високоякісних і надійних ультразвукових дефектоскопів компанії КРОПУС.
Можливість працювати з звичайними УЗ перетворювачами в режимі класичного дефектоскопа, підключення сканерів TOFD і 2 координатних сканерів З-скана, імерсійна зона контролю, робота з АРД-діаграмами і безліч інших можливостей, у поєднанні з доступною ціною і 3-річною гарантією, роблять цей дефектоскоп кращою пропозицією на вітчизняному ринку засобів ПК.
- Поєднання класичного дефектоскопана фазованих решітках з цифрового сигналу фокусуванням
- Маса приладу всього 1,4 кг
- Реконструкція зображення на повний екран 640х480 без втрати швидкодії
- Підключення стандартних 16-ти елементних ФР
- Робота в режимі звичайного дефектоскопа + вхід для 1 або 2-х коорд. енкодера для підключення різних сканерів і побудови З-скана, B-скана, TOFD
- Ударостійкий корпус із захистом по IP65 для роботи в польових умовах
- Морозостійка (від -30°С) виконання
- Автоматична настройка, конструктор оброблення зварного шва.
УСД-60 ФР ультразвуковий дефектоскоп з фазованою решіткою дозволяє оперативно проводити контроль з побудовою В-скана (робота з фазованою решіткою), а так само використовувати класичні перетворювачі. Додатково може бути поставлений сканер з датчиком шляхи для запису результатів контролю з усього зварного з'єднання (побудова координатної розгортки)
БАЗОВИЙ КОМПЛЕКТ УСД-60 ФР:
• Електронний блок дефектоскопа УСД-60 ФР з вбудованим Li-ion акумулятором
• Блок живлення мережевий 15В / 220В
• Фазированная 16 елементна сітка 4,0 МГц (компактна апертура) з вбудованим кабелем
• Похила призма ФР 4,0 МГц
• Пряма призма ФР 4,0 МГц
• Кабель Lemo00-Lemo00 1,5 м – 2 шт.
• Ультразвуковий перетворювач П111-2,5-К12
• Ультразвуковий перетворювач П111-5-К6
• Ультразвуковий перетворювач П121-2,5-40
• Ультразвуковий перетворювач П121-5-65
• Захисний чохол з блендою та кріпленням на корпусі оператора
• USB-Кабель для зв'язку з ПК
• Програмне забезпечення на CD-диску
• Комплект документації (керівництво користувача, паспорт з методикою повірки, сертифікат метрологічної повірки)
• Кейс для переноски
ДОДАТКОВА КОМПЛЕКТАЦІЯ:
• Фазированная 16 елементна сітка 3,5 МГц (велика апертура) з вбудованим кабелем
• Похила призма ФР 3,5 МГц
• Пряма призма ФР 3,5 МГц
Особливості УСД-60ФР
• Контроль із застосуванням фазованих решіток
• Робота в режимі високочастотного ультразвукового дефектоскопа з класичними перетворювачами
• Можливість підключення енкодера (датчика шляху) для запису результатів контролю у вигляді масиву даних та подальшого зберігання і обробки – побудова В, С скана
• Можливість підключення і роботи зі сканером TOFD
• Практичний, зручний корпус дефектоскопа і мала вага
ВБУДОВАНИЙ СПИСОК ПЕРЕТВОРЮВАЧІВ
КОНСТРУКТОР ЗВАРНОГО ШВА
S-СКАН З ПОБУДОВОЮ ХОДУ ПРОМЕНІВ
S - СКАН
S, А СКАН НА ОДНОМУ ЕКРАНІ
S,А,B СКАН НА ОДНОМУ ЕКРАНІ
L-СКАН (ЛІНІЙНЕ СКАНУВАННЯ)
РЕЖИМ ЛУПА
КУТОВА РЕГУЛЮВАННЯ ЧУТЛИВОСТІ
ЗАПИС ШВА З ДАТЧИКОМ ШЛЯХУ
ПРИКЛАДИ ЗАСТОСУВАННЯ:
|
Робота з фазированими гратами |
|
|
Розгортка |
до 550 мм в залежності від типу ФР з кроком 0.1, 1, 10 і 100 мм |
|
Діапазон регулювання посилення |
80 дБ, з кроком 0.5, 1, 2 і 6 дБ |
|
Напрямок відображення УЗ пучка |
Ліворуч, праворуч |
|
Діапазон швидкостей |
2000 – 9999 м/с, з кроком з кроком 1, 10, 100 і 1000 м/с |
|
Діапазон частот, що підключаються ФР |
2 – 10 МГц |
|
Кількість використовуваних елементів |
16 |
|
Діапазон регулювання ФР апертури |
4 - 16 |
|
Вид формування зображення сканування |
S-скан: секторне сканування в діапазоні кутів від 35 до 75 º; L-скан: лінійне сканування з одним заданим кутом введення від 30 до 75 º |
|
Вид відображення інформації |
S/L-скан; А-скан; В-скан; |
|
Зондуючий імпульс |
радіоімпульс, амплітудою ±100В, з регульованим числом періодів від 0,5 до 5 |
|
Режим регулювання чутливості |
ВРЧ, УРЧ |
|
Робота з класичними перетворювачами |
|
|
Розгортка |
мін.: 0 - 5 мкс |
|
Затримка |
від 0 мкс до 1000 мкс з кроком 0.01, 0.1, 1, 10 і 100 мкс |
|
Максимальна товщина контрольованого матеріалу |
2900 мм (сталь 5950 м/с) |
|
Діапазон швидкостей |
1000 - 10 000 м/с з кроком 1, 10 і 100 м/с |
|
Затримка у призмі |
0 - 100 мкс |
|
Демпфірування |
25 Ом / 50 Ом/ 1000 Ом |
|
Вхідний опір |
50 Ом / 600 Ом |
|
Зондуючий імпульс |
радіоімпульс, амплітудою ±100В, з регульованим числом періодів (0,5-5) |
|
Частота повторень ЗВ |
від 50 до 500 Гц |
|
Підсилювач |
широкосмуговий, 1.0 до 20 МГц (-6 дБ) |
|
Діапазон регулювання посилення |
100 дБ з кроком 0.5, 1, 2, 6 або 10 дБ |
|
Додаткова клавіша +dB |
програмована, ±12 дБ |
|
Тимчасова Регулювання Чутливості (ВРЧ) |
діапазон до 80 дБ, 12 дБ/мкс |
|
Крива Амплітуда-Відстань (АРК/DAC) |
побудова по 32 точкам, дві додаткових кривих ±12 дБ від базової |
|
Функція АРД |
побудова по 32 точок, з автоматичною прив'язкою до посилення і двома додатковими кривими |
|
Детектування |
позитивна або негативна полуволна, |
|
Відсічка |
компенсована, 0 - 90% висоти екрана |
|
Зони контролю |
дві незалежні зони, початок і ширина |
|
Автоматична Сигналізація Дефектів (АСД) |
світлова для кожної зони окремо та звукова |
|
Вимірювання часових інтервалів |
від 0 до першого сигналу в зоні або між |
|
Вимір амплітуди |
у відсотках від висоти екрану, |
|
Дисплей |
Висококонтрастний кольоровий, TFT 640 х 480 пікселів, (130 х 100 мм). |
|
Пам'ять |
200 налаштувань з А-сигналом |
|
Інтерфейс |
USB |
|
Роз'єми перетворювачів |
2 Lemo00 |
|
Акумулятор |
Li-ion 10.8 В, 5000 мА/год |
|
Час роботи |
10 годин роботи від вбудованого акумулятора |
|
Зовнішнє живлення |
блок живлення AC 220В |
|
Напруга живлення |
15В / 2,5 А DC |
|
Діапазон робочих температур |
від -30 º C до +55° C |
|
Розмір (В x Ш x Д) |
200 мм x 225 мм x 80 мм |
|
Маса |
1,4 кг з акумуляторами |
Інформація для замовлення
- Ціна: Ціну уточнюйте
