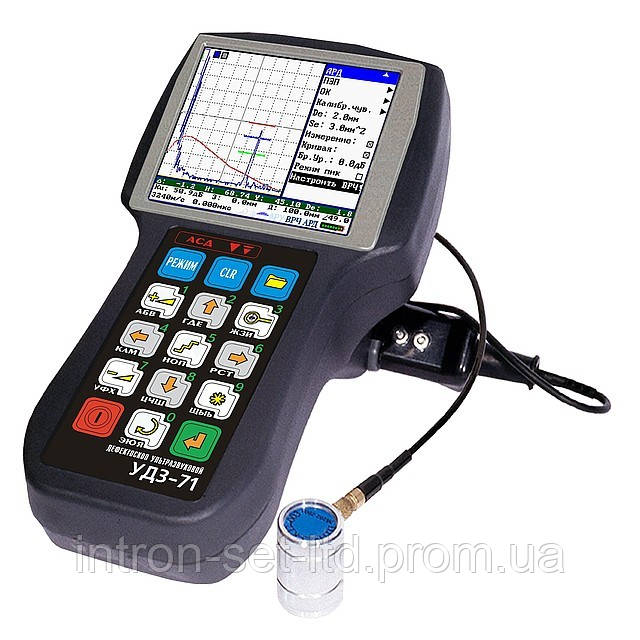

Дефектоскоп ультразвуковий УД3-71





Дефектоскоп УД3-71 - ультразвуковий дефектоскоп загального призначення призначений для:

  • ручного неруйнівного контролю продукції на наявність дефектів типу порушення суцільності і однорідності матеріалу в сировині, готових виробах, напівфабрикатах, зварних, паяних, болтових, клепаних і інших з'єднаннях;
  • вимірювання глибини і координат залягання дефектів;
  • вимірювання товщини різних виробів при односторонньому доступі до них;
  • вимірювання відносин амплітуд сигналів, відбитих від дефектів;
  • вимірювання еквівалентних розмірів дефектів;
  • оцінка швидкості поширення ультразвукових коливань у різних матеріалах.

Дефектоскоп здатний контролювати матеріали та вироби зі швидкістю ультразвукових хвиль від 1500 м/с до 12 000 м/с.

Ультразвуковий дефектоскоп УД3-71 забезпечує проведення контролю зварних з'єднань та основних матеріалів, а також вимірювання товщини монометаллов, биметаллов у відповідності з вимогами нормативних документів у різних виробничих секторах.

ПЕРЕВАГИ ДЕФЕКТОСКОПА УД3-71

Мінімальні габарити приладу - не більше 188х107х78 мм забезпечують високу ергономічність приладу і простоту в експлуатації.

Зовнішній вигляд

Зовнішній вигляд

Зовнішній вигляд

  • Дефектоскоп може експлуатуватися при температурі навколишнього повітря від мінус 30 до плюс 40 0С.
  • Ступінь захисту корпусу дефектоскопа від проникнення твердих тіл і води відповідає ІР65, також дефектоскоп стійкий до впливу іонізуючого випромінювання і розрахований на роботу в умовах підвищеної вологості.
  • Наявність двох незалежних вимірювальних строба з системою сигналізації дефектів (звукова та світлова) по кожному з стробів. При цьому кожен строб має:
  • Три рівня спрацьовування: «БРАКОВОЧНЫЙ»; «КОНТРОЛЬНИЙ»; «ПОШУКОВИЙ»; позначені на екрані дефектоскопа «ЧЕРВОНИМ» СИНІМ «і «ЗЕЛЕНИМ» кольором, відповідні кольори світлової сигналізації АСД по кожному з стробів. Застосування трьох рівневих стробів дає можливість проводити оцінку небезпеки знайдених дефектів
  • рівень спрацювання звукової сигналізації настроюється оператором по конкретному стробу.
  • режим (перевищення або не перевищення встановленого рівня) налаштовуються оператором для кожного з стробів незалежно.

Застосування трьох рівневих стробів дає можливість проводити оцінку небезпеки знайдених дефектів

Зовнішній вигляд

При використанні трьох рівневих стробів є можливість виробляти протоколювання ехо-сигналів на різних рівнях щодо бракувального. Це дозволить записувати ехо-сигнали від країн дефектів і проводити моніторинг дефектів у програмі перегляду результатів контролю, що є необхідним для проведення УЗК об'єктів АЕ. Трьох-рівневі строби, а також зручна і мобільна звукова і світлова система сигналізації дефекту дають можливість швидко та якісно оцінювати розміри знайденої неоднорідності.

У режимі Б-скан результати відображаються колірним градієнтом, що дозволяє візуально оцінювати рівень ехо-сигналу від дефекту.



ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

параметри   УД3-71
Макс. діапазон дюйм 236,22
мм 6000
Хв. діапазон дюйм 0,039
мм 1
Швидкість в матеріалі inch/μs від 0,0025 до 0,0375
м/с від 1000 до 15000
Затримка зображення дюйм 236,22
мм 6000
Затримка (в призмі) (probe delay) μs від 0 до 100
Частота МГц від 0,4 до 20
Частота ЗВ Гц від 30 до 1000
Робочі режими   А-скан, Б-скан
Посилення дБ від 0 до 100
Ректифікація (детектування)   радіосигналу (RF), двухполупериодного сигналу, позитивної і негативної напівхвиль
Відсічення шумів % від 0 до 80
Строби   Два незалежних трирівневих вимірювальних строба;
Два додаткових спеціальних строба;
Режими виміру   Пік, Фронт
Реконфігуровані свідчення в А-сканія   відстань по променю, амплітуда в стробах, координати залягання дефектів, еквівалентні розміри дефекту
Дискретність вимірювання дюйм 0,00039
мм 0,01
Сигналізація дефекту (alarm)   звукова, світлова, візуальна
Кількість налаштувань   100
Текстові одиниці   Мовне меню: англійська, російська, китайська (можливі додаткові вимогу замовника), одиниці система СІ
Зв'язок з ПЕОМ   USB порт
Батарея   Акумуляторна Ni-MH 12В/2500 мА×год
Час роботи від батареї годину. не менше 8
Живлення від мережі змінного струму   Змінний струм однофазна мережа, 230 вольт, 50 Гц.
Екран   Цветной TFT
Размер экрана дюйм 2,756 ´ 1,969
мм 70 ´ 50
Разрешение экрана пиксель 320 ´ 240
Размер А-скана, W x H пиксель 320 ´ 200
Габаритные размеры дюйм 8,27 ´ 3,94 ´ 4,33
мм 210 ´ 100 ´ 110
Вес фунт 1,764
кг 0,8
Рабочая температура ºF от -40 до +122
ºC от -40 до +50
Защита от воздействия окружающей среды   IP 65 по ГОСТ 14254

А так само реалізуємо весь спектр приладів і обладнання для технічної діагностики та неруйнівного контролю.
