Опис

Дефектоскоп ультразвуковий УСД-50 для експертного та промислового застосування

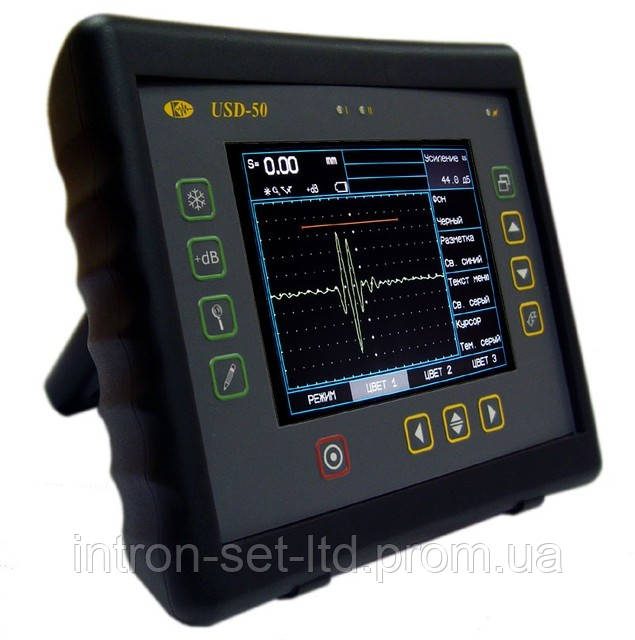

Дефектоскоп ультразвуковий УСД-50

Новий універсальний ультразвуковий дефектоскоп з кольоровим TFT-матрицею 640х480 і прекрасним швидкодією - це найкращий вибір для експертного контролю. Потужний, легкий і портативний (маса всього 2 кг з акумулятором), в ергономічному ударостійкому корпусі з ABS пластику, прилад встановлює новий стандарт для сучасних цифрових приладів ручного контролю. Дефектоскоп УСД-50 дозволяє вимірювати товщину виробів з великою точністю, виводити сигнал у вигляді А - і B-сканів і володіє всіма функціями щодо документування результатів контролю.
Режим максимуму обвідної сигналу, реалізований на базі спеціального алгоритму приладу УД2В-П46.



Дефектоскоп поєднує в собі останні досягнення аналогової і цифрової техніки, зручність і простоту користування, ергономічність конструкції і високу надійність.

Особливості:

  • Одночасне відображення амплітуди сигналу, координат дефекту і номери променя

екран дефектоскопа УСД-50

  • Функції ВРЧ і АРК

ВРЧ на ультразвуковому дефектоскопе УСД-50

  • Відображення сигналів в режимі недектированном

радіосигнал на екрані дефектоскопа

  • Б-скан для більш зручної візуалізації контролю

Б-скан на екрані дефектоскопа

  • Режим огинаючої для надійної фіксації максимуму сигналу

огинаюча на дефектоскопе УСД-50

  • Збереження та виклик налаштувань з пам'яті приладу

Завантаження налаштувань дефектоскопа

  • Збереження та перегляд результатів на екрані приладу

Перегляд результатів дефектоскопа

  • Повноекранний режим роботи 640х480 пікселів

Повноекранний режим дефектоскопа

  • Функція зміна кольору фону і всіх елементів, що дозволяє комфортно працювати навіть при прямому сонячному світлі

Зміна фону на екрані дефектоскопа УСД-50




Основні відмінності

  • Дисплей: Кольоровий TFT 135 x 100 мм (640 х 480 пікселів)
  • Підсилювач: широкосмуговий 0.4 - 15 МГц
  • ВРЧ з діапазоном до 70 дБ, 12 дб/мкс з побудовою кривої по 32-м опорним точкам
  • Робота з кривою амплітуда-відстань: вимірювання рівня сигналу в дБ відносно кривої і режим АСД по кривій АРК
  • Частота повторення ЗИ:до 800Гц
  • Зони контролю: дві незалежних, з індивідуальною логікою визначення дефекту
  • Висновок сигналів у вигляді А-, В - сканів
  • Інтерфейс: USB
  • Живлення: Li-ion акумулятор або зовнішній блок живлення
  • до 8 годин роботи від акумулятора

Базовий комплект постачання

  • Електронний блок дефектоскопа УСД-50
  • Акумуляторна батарея (вбудована)
  • Мережевий блок живлення/Зарядний пристрій
  • Кабелі Lemo0-Lemo0 - 2 шт.
  • Перетворювачі 4 шт.
  • Кабель для підключення до ПК
  • Захисний чохол з поясним + шийним кріпленням і блендою від сонячного світла
  • Програмне забезпечення для ПК
  • Комплект документації: керівництво по експлуатації, методика повірки, свідоцтво про первинній повірці
  • Кейс для переноски

Технічні характеристики дефектоскопа

Розгортка хв.: 0 - 4мкс макс.: 0 - 1000 мкс регульована з кроком 1 мкс

Затримка від -0,5 до мкс 996 мкс з кроком від 0,02 мкс

Максимальна довжина контрольованого матеріалу до 3000 мм (ехо-режим)

Діапазон швидкостей 1000 - 9999 м/с

Затримка у призмі 0 - 100 мкс з кроком 0,01 мкс

Демпфірування 25 ом / 50 ом/ 1000 Ом

Вхідний опір 50 ом / 600 ом

Зондуючий імпульс радіоімпульс, амплітудою 50 або 200 В, з регульованим числом напівперіодів (1-10),
із змінною тривалість від 50 до 500 нс, з кроком 16 нс

Демпфер зондувального імпульсу регулюється від 0 до 10 напівперіодів з затримкою демпфування від 0 до 10 напівперіодів

Частота повторень ЗИ до 800Гц (в залежності від встановлених параметрів)/ 40 Гц

Широкосмуговий підсилювач 0.4-15 МГц (-6 дБ)

Діапазон регулювання посилення 110 дБ, з кроком 0.5, 1, 2 або 6 дБ

Додаткова клавіша +dB програмована 0-40дБ, з кроком 0,5 дБ

Тимчасова Регулювання Чутливості (ВРЧ) діапазон до 90 дБ, 12 дб/мкс з побудовою кривої по 10 опорним точкам введеним вручну або від контрольних відбивачів

Крива Амплітуда-Відстань (АРК) побудова по 10 крапкам, регульована по висоті дві додаткових кривих АРК 0 - 12 дБ від базової (з кроком 0,5 дБ)

Детектування позитивна або від'ємна полуволна, повне, радіосигнал (у всьому діапазоні розгортки), B-scan

Відсічення компенсована, 0 - 90% висоти екрана

Зони контролю дві незалежні зони, початок і ширина змінюються у всьому діапазоні розгортки, рівні порогів задаються від 0 до 95% висоти екрану при детектуванні і від -95% до 95% при радиосигнале з кроком
1%, індивідуальна логіка визначення дефектів.

Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо та звукова

Вимірювання часових інтервалів від 0 до першого сигналу в зоні або між сигналами в зонах, по фронту або по максимуму сигналу

Вимір амплітуди у відсотках від висоти екрану,
в дБ щодо рівня порогу в зоні,
в дБ відносно опорного сигналу,
в дБ відносно кривої амплітуда-відстань

Висококонтрастний Дисплей Кольоровий, TFT 640 х 480 пікселів,
(130 х 100 мм). Спеціальна функція для роботи на яскравому сонячному світлі

А-сигнал 480 x 300 точок в стандартному режимі 640х480 в повноекранному режимі

Пам'ять 100 налаштувань з А-сигналом 500 протоколів контролю (сигнал, що огинає, результат вимірювання, параметри роботи приладу, дата, час і назва протоколу)

Інтерфейс USB

Роз'єми перетворювачів 2 Lemo0

Акумулятор Li-ion 8/год

Час роботи 8-10 годин роботи від вбудованого акумулятора

Зовнішнє живлення блок живлення AC 220В

Напруга живлення 15В / 2,5 А DC

Діапазон робочих температур від -30 с до +55 C

Розмір (В х Ш х Д) 200 мм x 225 мм x 80 мм

Маса 1,9 кг з акумуляторами

А так само реалізуємо весь спектр приладів і обладнання для технічної діагностики та неруйнівного контролю.
