Дефектоскоп ультразвуковий УСД-60
Дефектоскоп ультразвуковий УСД-60В наявності
Ціну уточнюйте
+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис

Опис

Дефектоскоп ультразвуковий УСД-60 Новий універсальний ультразвуковий дефектоскоп з АРД-діаграмами.

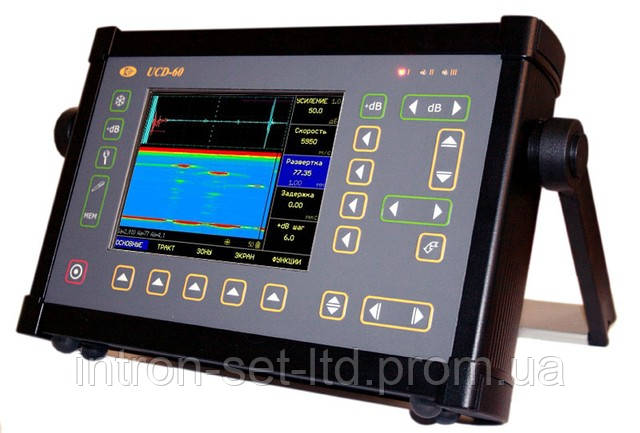

Дефектоскоп ультразвуковий УСД-60

Сучасний промисловий ультразвуковий дефектоскоп УСД-60 дозволяє скористатися усім багатством можливостей сучасної цифрової техніки: виводити сигнал у вигляді А,B -сканів, підключати датчик шляху для побудови координатної розгортки виробу (в спеціалізованих версіях), записувати великий обсяг даних, автоматично формувати звіти і протоколи. Дозволяє вимірювати товщину виробів з високою точністю, проводити ручний, автоматизований контактний і іммерсійне (спеціальна і-зона) контроль.


Універсальна архітектура приладу дозволяє проводити на його базі механізовані і роботизовані комплекси контролю (до 32-х каналів)



Дефектоскоп поєднує в собі останні досягнення аналогової і цифрової техніки, широку універсальність, багаті функціональні можливості, зручність і простоту користування, високу надійність.

Особливості:

  • Одночасне відображення амплітуди сигналу, координат дефекту і номери променя

  • Відображення сигналів в режимі недектированном

  • Висока роздільна здатність. Вимірювання часу за «переходу через нуль», значно збільшує точність вимірювання

  • Б-скан для більш зручної візуалізації контролю

  • Режим огинаючої для надійної фіксації максимуму сигналу

  • Виділення кольором сигналів в різних зонах, сітки, меню, показань та інших елементів екрану.

  • Збереження та перегляд параметрів і результатів на екрані приладу

  • Функція зміна кольору фону, що дозволяє комфортно працювати навіть при прямому сонячному світлі

  • Вимірювання спектра сигналу

  • Функція ВРЧ по 32-м точкам з можливістю регулювання положення і посилення в кожній точці

  • Функція АРК/АРД по 32-м точкам з можливістю автоматичної оцінки розмірів не тільки в межах екрану,але і у всьому діапазоні посилення




Основні відмінності


  • Дисплей: Кольоровий TFT 135 x 100 мм (640 х 480 пікселів)
  • Підсилювач: широкосмуговий 0.4 - 20 МГц з високою роздільною здатністю
  • ВРЧ з діапазоном до 70 дБ, 12 дб/мкс з побудовою кривої по 32-м опорним точкам
  • Робота з АРД діаграмами, вимірювання рівня сигналу відносно кривої і режим АСД за АРД
  • Частота повторення ЗИ:до 2000Гц
  • Вимірювання спектра сигналу
  • Зони контролю: три незалежних, з індивідуальною логікою визначення дефекту
  • Висновок сигналів у вигляді А-, В - сканів, З - скана (опціонально)
  • Можливість підключення датчика шляху (опціонально)
  • Підключення багатоканального комутатора (опціонально)
  • Інтерфейс Ethernet
  • Живлення: Li-ion акумулятор або зовнішній блок живлення
  • до 6-8 годин роботи від акумулятора


Стандартний комплект постачання
  • Електронний блок дефектоскопа УСД-60
  • Вбудований Li-Ion акумулятор
  • Мережевий блок живлення /зарядний пристрій
  • Кабелі СР50-Лемо0 2 шт.
  • Перетворювачі 4 шт.
  • Кабель «вита пара» - 2шт
  • Ethernet hub (switch)
  • Захисний чохол з поясним і шийним кріпленням
  • Програмне забезпечення для ПК
  • Комплект документації: керівництво по експлуатації, методика повірки, свідоцтво про первинній повірці
  • Кейс для переноски




Технічні характеристики дефектоскопа

Розгортка хв.: 0 - 2,67 мкс макс.: 0 - 1000 мкс з кроком 0,01 / 0,1/ 1/ 10/ 100 мкс

Затримка від -4 до мкс 1000мкс з кроком 0,01 / 0,1/ 1/ 10/ 100 мкс

Максимальна довжина контрольованого матеріалу до 6000 мм (ехо-режим)

Діапазон швидкостей 1000 - 9999 м/с

Затримка у призмі 0 - 100 мкс з кроком 0,01 / 0,1/ 1 і 10мкс

Демпфірування 25 ом / 50 ом/ 1000 Ом

Вхідний опір 50 ом / 600 ом

Зондуючий імпульс радіоімпульс, амплітудою 50 або 200 В, із змінною тривалість від 16 до 500 нс,
з кроком 16 нс

Демпфер зондувального імпульсу регулюється від 0 до 15 напівперіодів з затримкою демпфування від 0 до 7 напівперіодів

Частота повторень ЗІ регульована від 20 до 2000Гц з кроком 1/ 5/ 10 або 100Гц

Широкосмуговий підсилювач 0.4-20 МГц (-6 дБ)

Діапазон регулювання посилення 100 дБ з кроком 0.5, 1, 2 або 6 дБ

Тимчасова Регулювання Чутливості (ВРЧ) діапазон до 70 дБ, 12 дб/мкс з побудовою кривої по 32 опорним точкам введеним вручну або від контрольних відбивачів

Крива Амплітуда-Відстань (АРК) побудова за 32 точкам, регульована по висоті

Детектування позитивна або від'ємна полуволна, повне, радіосигнал (у всьому діапазоні розгортки), B-scan, C-скан

Відсічення компенсована, 0 - 90% висоти екрана

Зони контролю три незалежних зони, початок і ширина змінюються у всьому діапазоні розгортки, рівні порогів задаються від 0 до 95% висоти екрану при детектуванні і від -95% до 95% при радиосигнале з кроком 1%, індивідуальна логіка визначення дефектів. Одна з зон (і-зона) призначена для синхронізації від поверхневого сигналу при контролі иммерсионном

Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо і звукова, індивідуальна логіка визначення дефекту в зоні

Вимірювання часових інтервалів від 0 до першого сигналу в зоні або між сигналами в зонах, по фронту або по максимуму сигналу

Вимір амплітуди у відсотках від висоти екрану, дБ щодо рівня порогу в зоні, дБ відносно опорного сигналу, в дБ відносно кривої амплітуда-відстань

Дисплей Кольоровий, TFT 640 х 480 крапок (135 х 100 мм). Спеціальна функція для роботи на яскравому сонячному А світло-сигнал 480 x 300 точок в стандартному режимі

Пам'ять 500 налаштувань з А-сигналом 5000 протоколів контролю (сигнал, що огинає, результат вимірювання, параметри роботи приладу, дата, час і назва протоколу)

Інтерфейс Ethernet

Роз'єми перетворювачів 2 СР50 (BNC)

Акумулятор Li-ion 8/год

Час роботи 6-8 годин від акумуляторів

Зовнішнє живлення блок живлення від мережі 220 В, 50Гц AC

Напруга живлення 18V/3,5 A DC

Діапазон робочих температур від -30 º C до +55° C

Розмір (В х Ш х Д) 190 мм x 285 мм x 50 мм

Маса 3,5 кг з акумуляторами

А так само реалізуємо весь спектр приладів і обладнання для технічної діагностики та неруйнівного контролю.
