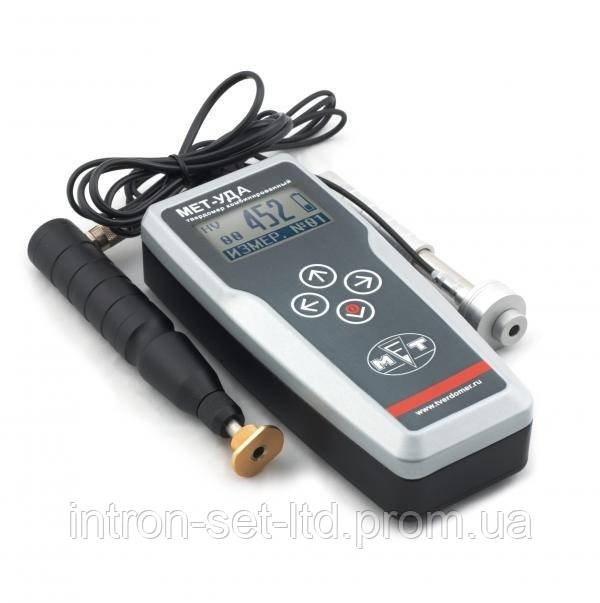

Твердомір МЕТ-УД

Твердомір МЕТ-УД Твердомір призначений для вимірювання твердості поверхневого шару металів і сплавів Твердомір МЕТ-УД Твердомір призначений для вимірювання твердості поверхневого шару металів і сплавів, що піддаються напиленню, наплавленню, механічній, термічній та іншим типам поверхневого оброблення за всіма стандартними шкалами твердості, а також визначення межі міцності в цехових, лабораторних і польових умовах. Принцип дії визначення змін частоти вільних коливань індентора (акустичний резонатор із алмазною пірамідою Віккерса), що перебуває під дією постійного навантаження — метод ультразвукового контактного імпедансу UCI; визначення швидкостей індентора (ударний елемент із твердосплавним сферичним наконечником) до та після складання з поверхнею контрольованого виробу — метод відскоку. А також реалізуємо весь спектр приладів і обладнання для технічної діагностики та контролю, що не руйнує. МЕТРОЛОГІЧНІ ХАРАКТЕРИСТИКИ Шкала твердості Діапазон вимірювань Межі, що допускаються абсолютної похибки твердомера Шкала "С" Роквелла (20-70) HRC ±2 HRC Шкала Бринелля (75-450) НВ ±12 НВ Шкала Вікерсу (75-1000) HV ±15 HV Шкала Шора (23-102) HSD ± 3HSD ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Технічний параметр Тип датчика: ультразвукової динамічний Принцип вимірювань UCI-метод (принцип ультразвукового контактного імпедансу) Принцип відскоку (Лейба) Типи датчиків У10, У15, У50, У100, У15К, У50К Д, ДК Вимірювальне зусилля датчика 9,8 Н; 14,7 Н; 49,0 Н; 98,0 Н; 14,7 Н; 49,0 Н - Діаметр твердосплавної кульки - не менш ніж 2,5 мм Шорсткість поверхні зразка не більш ніж 3,2 Ra Радіус кривини поверхні зразка >5 мм не менш ніж 10 мм Мінімальна вага зразка >0,01 кг не менш ніж 3 кг Товщина матеріалу >1 мм не менш ніж 12 мм Глибина проникнення індентора Залежно від типу датчика. Для датчика У15 — 0,03 мм. - Термін експлуатації датчика Не менш ніж 200000 вимірювань не менш ніж 100 тис. вимірювань Електроживлення Мережа змінного струму, V/Hz 100-240/50-60 Акумулятор 1,2V Споживана потужність >3,0 VA Час заряджання акумулятора 8 годин Час роботи акумулятора Без підсвітки 16 год (пластмасовий корпус) 20 год (алюмінієвий корпус) З підсвіткою 5 год (пластмасовий корпус) 8 год (алюмінієвий корпус) Від мережі змінного струму необмежено Робоча температура -10 … +50°С Температура під час транспортування та зберігання -35...+60 °C Умови експлуатації Відносна вологість 30...80% Загальний розмір Електронний блок МЕТ-УД 145х80х40 мм Електронний блок МЕТ-УДА 180х80х42 мм Датчик У10, У15, У50, У100 160х25 мм Датчик У15К, У50К 80х40 мм Датчик Д 140х25 мм ДК 80х25 мм Маса твердомера (блок із датчиками) Твердомір МЕТ-UD: 0,6 кг Твердомір МЕТ-УДА: 0,9 кг Обробка результатів вимірювань Обчислення середнього значення з даних, видалення поточного виміру, збереження даних, робота з архівом Підсвітка дисплея Доступна Особливості дисплея Шкала твердості, виміряне значення, кількість вимірювань, режим роботи, номер в архіві, індикатор заряду акумулятора, автовимкнення через 150 сек. Пам'ять (архів) 99 показань, які зберігаються під час вимкнення живлення Внутрішнє програмне забезпечення "МЕТ-UD" (або "МЕТ-UDА") Доступно. Дає змогу працювати з твердомером без зв'язку з комп'ютером. Зовнішнє програмне забезпечення "МЕТ" Доступно. Переносить дані з архіву твердомера в комп'ютер. Дає змогу обробляти дані вимірювань, створювати бази даних, будувати графіки, друкувати результати. Час одного вимірювання 2,5 с 1,5 с
