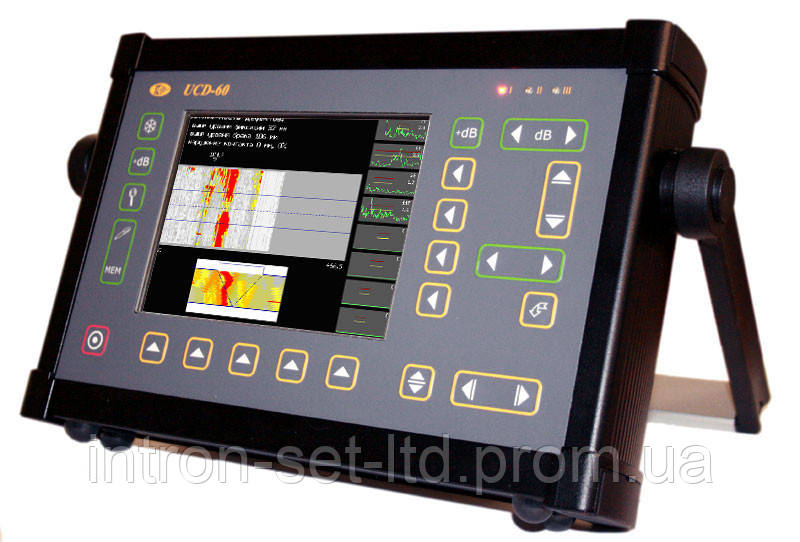

УСД-60-8K WeldSpector
УСД-60-8K WeldSpectorПід замовлення
Ціну уточнюйте
+380 (50) 348-51-01
Киевский офис
  • +380 (67) 868-92-48
    Киевский офис

Опис





Восьмиканальний дефектоскоп ультразвуковий сканер УСД-60-8K WeldSpector призначений для високопродуктивного ручного ультразвукового контролю зварних швів. Застосування сучасних цифрових технологій дозволяє даним ультразвукового дефектоскоп контролювати зварні з'єднання зі швидкістю до 4 м/хв.

Застосування різних сканерів дозволяє будувати наочний З-скан зварного шва з точним визначенням координат дефектів. А потужні магнітні колеса і система стеження за акустичним контактом забезпечують достовірність контролю і можливість без втрати координати повернутися в будь-яку точку зварного шва.

Розташування спеціальних 4-х канальних перетворювачів по обидві сторони зварного шва дозволило забезпечити контроль за один прохід.

Ультразвуковий дефектоскоп сертифікований в Ростехрегулювання РФ (Свідоцтво про затвердження типу засобу вимірювання RU.C.27.003.A №39599), зареєстрований в Державному реєстрі засобів вимірювань під №34808-10, має дозвіл Ростехнагляду і рекомендований для застосування на об'єктах ВАТ "Газпром".



Особливості


  • Одночасне відображення сигналів по всіх каналах ультразвукового контролю в реальному часі







  • Повноекранний перегляд і налаштування всіх параметрів кожного ультразвукового каналу
  • Незалежне ВРЧ в кожному каналеконтроля
  • Функція калібрування енкодера для точного відліку координат і точного визначення положення дефекту по довжині контрольованого зварного шва
  • Збереження та перегляд результатів ультразвукового сканування
  • Обробка і аналіз проконтролированного ділянки зварного шва




Основні відмінності


  • Дисплей: Кольоровий TFT 135 x 100 мм (640 х 480 пікселів)
  • Робота на прямому сонячному світлі і при негативних температурах до -40 С
  • Окрема настройка кожного ультразвукового каналу: генератор, приймач, ВРЧ та ін.
  • Частота повторення ЗИ:до 2000Гц
  • Висновок ультразвукових сигналів у вигляді А-, С - скана
  • Можливість підключення різних сканерів
  • Можливість самостійного завдання схеми ультразвукового контролю в кожному каналі
  • Автоматична настройка на задану товщину зварного шва
  • Інтерфейс Ethernet
  • Живлення: Li-ion акумулятор або зовнішній блок живлення
  • до 6-8 годин роботи від акумулятора


Технічні характеристики дефектоскопа

Розгортка мін.: 0 ― 2,67 мкс
макс.: 0 ― 1000 мкс
з кроком 0,01 / 0,1/ 1/ 10/ 100 мкс Затримка від -4 до мкс 1000мкс
з кроком 0,01 / 0,1/ 1/ 10/ 100 мкс Максимальна довжина контрольованого матеріалу до 6000 мм (ехо-режим) Діапазон швидкостей поширення ультразвукових коливань 1000 ― 9999 м/с Затримка у призмі перетворювача 0 ― 100 мкс
з кроком 0,01 / 0,1/ 1 і 10мкс Демпфірування 25 ом / 50 ом/ 1000 Ом Вхідний опір 50 ом / 600 ом Зондуючий імпульс радіоімпульс, амплітудою 50 або 200 В,
із змінною тривалість від 16 до 500 нс,
з кроком 16 нс Демпфер зондувального імпульсу регульований від 0 до 15 напівперіодів
із затримкою демпфування від 0 до 7 напівперіодів Частота повторень ЗВ регульована від 20 до 2000Гц
з кроком 1/ 5/ 10 або 100Гц Підсилювач широкосмуговий 0.4-20 МГц (-6 дБ) Діапазон регулювання посилення 100 дБ з кроком 0.5, 1, 2 або 6 дБ Тимчасова Регулювання Чутливості (ВРЧ) діапазон до 70 дБ, 12 дб/мкс
з побудовою кривої по опорним точкам 32
введеним вручну або від контрольних відбивачів Крива Амплітуда-Відстань (АРК) побудова по 32 точкам, регульована по висоті Детектування позитивна або негативна полуволна,
повне, радіосигнал (у всьому діапазоні розгортки), B-scan, C-скан Відсічка компенсована, 0 ― 90% висоти екрана Зони контролю три незалежних зони, початок і ширина
змінюються у всьому діапазоні розгортки,
рівні порогів задаються від 0 до 95%
висоти екрану при детектуванні і
від -95% до 95% при радиосигнале з кроком
1%, індивідуальна логіка визначення дефектів.
Одна з зон (і-зона) призначена для синхронізації від поверхневого сигналу при контролі иммерсионном Автоматична Сигналізація Дефектів (АСД) світлова для кожної зони окремо і звукова,
індивідуальна логіка визначення дефекту в зоні Вимірювання часових інтервалів від 0 до першого сигналу в зоні або між
сигналами в зонах, по фронту або по максимуму
сигналу Вимір амплітуди у відсотках від висоти екрана,
в дБ щодо рівня порогу в зоні,
в дБ відносно опорного сигналу,
в дБ відносно кривої амплітуда-відстань Дисплей Кольоровий, TFT 640 х 480 пікселів
(135 х 100 мм). Спеціальна функція для роботи на яскравому сонячному світло А-сигнал 480 x 300 точок в стандартному режимі Пам'ять 500 налаштувань з А-сигналом
5000 протоколів контролю (сигнал, що огинає, результат вимірювання, параметри роботи приладу, дата, час і назва протоколу) Інтерфейс Ethernet Роз'єми перетворювачів 2 СР50 (BNC) Акумулятор Li-ion 8/год Час роботи 6-8 годин від акумуляторів Зовнішнє живлення блок живлення від мережі 220 В, 50Гц AC Напруга живлення 18V/3,5 A DC Діапазон робочих температур від -30 º C до +55° C Розмір (В x Ш x Д) 210 мм x 340 мм x 75 мм Маса 4 кг з акумуляторами

Інформація для замовлення

  • Ціна: Ціну уточнюйте
