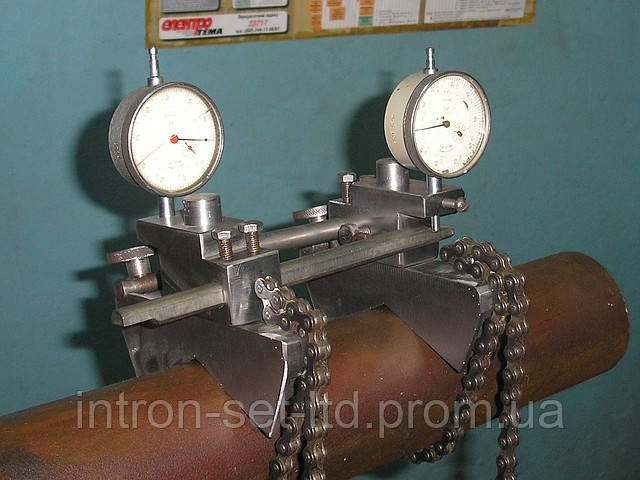

Устройство выверки соосности валов УВВ-03

Устройство выверки соосности валов УВВ-03

  Устройство выверки соосности валов УВВ-03, фото 1
 Устройство выверки соосности валов УВВ-03, фото 2  Устройство выверки соосности валов УВВ-03, фото 3
В наличииОптом и в розницу

36 000 грн.

Купить
  • +380 показать номер +380 (50) 473-18-00 Киевский офис
  • +380 (50) 348-51-01 Киевский офис
  • +380 (62) 345-00-82 Донецкий офис
  • +380 (67) 868-92-48 Киевский офис
  • +380 (44) 248-01-24 Киевский офис
  • Адрес и контакты
    • Телефон:
      +380 (50) 473-18-00, Киевский офис
      +380 (50) 348-51-01, Киевский офис
      +380 (62) 345-00-82, Донецкий офис
      +380 (67) 868-92-48, Киевский офис
      +380 (44) 248-01-24, Киевский офис
    • Контактное лицо:
      Антон Духовский
    • Адрес:
      ул. Преображенская, дом №15, офис №7, Киев, 03037, Украина

Устройство выверки соосности валов УВВ-03 для центровки механизмов в процессе выполнения работ по пуско-наладке и ремонту приводов с редукторами.

Устройство выверки соосности валов УВВ-03

Предлагаем Вашему вниманию устройство УВВ-03 для центровки механизмов в процессе выполнения работ по пуско-наладке и ремонту приводов с редукторами, роторными и поршневыми механизмами, валы которых передают крутящий момент посредством муфт.

         Отличительной особенностью устройства является универсальность, быстрота и точность выполнения работ. Расчеты несоосности и необходимые перемещения лап «подвижного» механизма для одновременного устранения излома и смещения осей выполняются специальными программами, установленными в микропроцессорный прибор 107В. При этом отсутствует необходимость в выполнении работ высококвалифицированным персоналом.

Устройство для центровки механизмов УВВ-03

При выполнении работ по центровке с использованием устройства УВВ-03  совместно с микропроцессорным прибором 107В значительно снижается трудоемкость и повышается точность. Устройство устанавливается на механизмы в широком габаритном диапазоне.  Расчетные программы, выполнены таким образом, что отсутствует необходимость в многократном проворачивании валов в процессе выполнения работ (при центровке в горизонтальной плоскости индикаторы все время находятся в положении 3 часа).

Достаточно после каждого перемещения «подвижного» механизма ввести новые показания индикаторов в программу прибора, после чего на дисплей выводятся новые значения несоосности и необходимые перемещения лап «подвижного» механизма для одновременного устранения смещения и излома осей. На дисплей прибора выводятся также значения показаний индикаторов точной центровки. Процесс выполнения центровки отслеживается по индикаторам в реальном времени и, при приближении стрелок индикаторов к значениям показаний точной центровки, вводятся данные показаний индикаторов в пробор, который рассчитывает значения излома и смещения осей и дополнительные перемещения лап подвижного механизма.

После установки расчетных подкладок точность центровки в вертикальной плоскости  контролируется по индикаторам после разворота валов с установленными индикаторами  в положение 12 часов аналогично контролю в горизонтальной плоскости.

Специальные программы позволяют выполнять центровку механизмов с учетом тепловой расцентровки в горизонтальной и вертикальной плоскостях. В прибор также введены программы, позволяющие выполнять центровку валов с промежуточным валом. По желанию потребителя в прибор могут быть введены программы, позволяющие выполнять другие виды центровок (валопроводов, вертикальных механизмов и т.п.).

При отсутствии необходимых подкладок, рекомендованных программой, пользователь имеет возможность подобрать подкладки из имеющихся в наличии и ввести их значения в расчетную программу, которая пересчитает ожидаемую центровку после установки  таких подкладок под лапы «подвижного» механизма.



Устройство выверки соосности валов  предназначено для:

  • определения величины расцентровки валов механизмов;
  • выполнения центровки;
  • определения и устранения «мягкой лапы»;
  • определения биений полумуфт и валов;
  • расчетов ожидаемой центровки в вертикальной плоскости.

В состав изделия входит механическое устройство для выполнения замеров и  микропроцессорный прибор для проведения расчетов.

Прибор рассчитывает следующие виды центровки механизмов:

  • Центровка валов в горизонтальной и вертикальной плоскости и необходимые перемещения лап;
  • Выполнение расчетов по подбору подкладок для обеспечения центровки в вертикальной плоскости;
  • Центровка в горизонтальной плоскости с учетом известной тепловой расцентровки;
  • Центровка в вертикальной плоскости с учетом известной тепловой расцентровки;
  • Центровки механизмов с промежуточным валом в горизонтальной и вертикальной плоскостях и необходимые перемещения лап;

Для расчетов при выполнении центровки механизмов используется
микропроцессорный прибор «Анализатор спектра вибрации 795М107В»
(далее - «прибор») с введенными программами центровки. Прибор
рассчитывает следующие виды центровки механизмов:
- Центровка [1] «Муфта» - расчет центровки валов в горизонтальной
и вертикальной плоскости и необходимые перемещения лап;
- Центровка [2] «Муфта горизонт»- расчеты выполнения центровки в
горизонтальной плоскости;
- Центровка [3] «Муфта вертикаль» - расчеты выполнения
центровки в вертикальной плоскости;
- Центровка [4] «Муфта подбор подкладок» - выполнение расчетов
по подбору подкладок для обеспечения центровки в
вертикальной плоскости;
- Центровка [5] «Тепл. расц. гориз» - выполнение расчетов
центровки в горизонтальной плоскости с учетом известной
тепловой центровки;
- Центровка [6] «Тепл. расц. верт» - выполнение расчетов центровки
в вертикальной плоскости с учетом известной тепловой
центровки;
- Центровка [7] «Кардан» - расчет центровки механизмов с
промежуточным валом в горизонтальной и вертикальной
плоскостях и необходимые перемещения лап;
- Центровка [8] «Кардан горизонт» - выполнение расчетов
центровки механизмов с промежуточным валом в горизонтальной
плоскости;
- Центровка [9] «Кардан вертикаль» - выполнение расчетов
центровки механизмов с промежуточным валом в вертикальной
плоскости.
Кроме того, прибор позволяет измерять параметры вибрации
(виброускорение, виброскорость, вибромеремещение) в изменяемых
диапазонах частот.



Технические характеристики



Диаметр  валов  (муфт)  при выполнении центровки, мм

30-475

Точность  центровки, мм

±0,01

Диапазон эксплуатационных  температур,    оС

+10...+40

Габариты (устройство, упакованное в кейс), мм

355x260x60

Масса, кг

4

А так же реализуем весь спектр приборов и оборудования для технической диагностики и неразрушающего контроля.

Характеристики
Основные атрибуты
Страна производитель Украина
Производитель   ИНТРОН-СЭТ ЛТД
