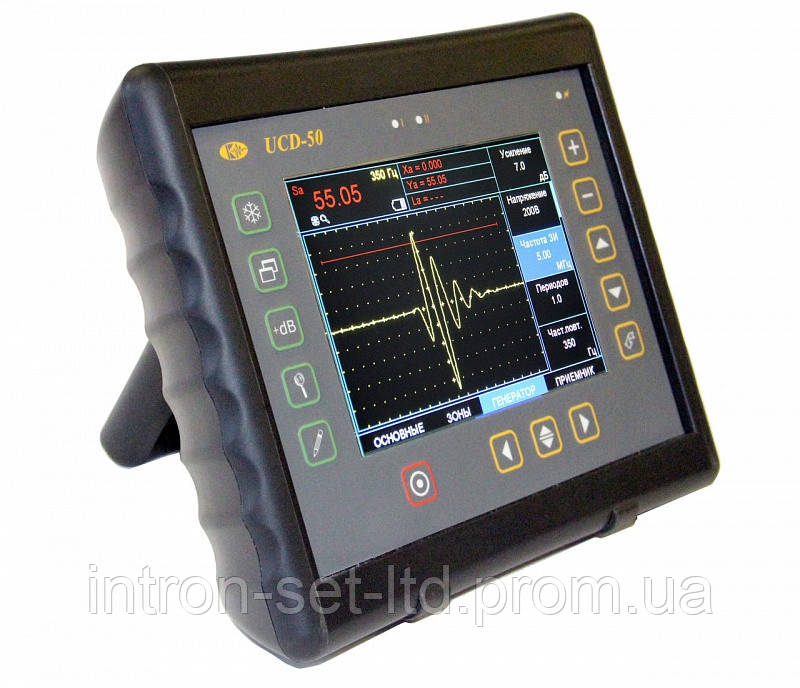

Дефектоскоп ультразвуковой УСД-50 IPS

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика,  прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля.  Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.    Особенности Одновременное отображении амплитуды сигнала, координат дефекта и номера луча   Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.   Отображения ультразвуковых сигналов в недектированном виде   Б-скан для более удобной визуализации процесса ультразвукового контроля   Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.    Сохранение и вызов настроек из памяти прибора   Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа   Полноэкранный режим работы УЗ дефектоскопа УСД-50 -  640х480 точек   TOFD режим   Поддержка АРД-диаграмм    Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

Основные отличия

Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек) Запись сигналов по датчику оборотов  ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК  Работа с АРД-диаграммами  Частота повторения ЗИ:до 2000Гц

Зоны контроля: две независимых, с индивидуальной логикой определения дефекта Вывод сигналов в виде А-, В- сканов и TOFD  Интерфейс: USB Питание: Li-ion аккумулятор или внешний блок питания до 10 часов работы от аккумулятора

Технические характеристики дефектоскопа

Развертка мин.: 0 - 2,5мкс
макс.: 0 - 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс Задержка от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс Максимальная длина контролируемого материала до 6000 мм (эхо-режим) Диапазон скоростей 1000 - 10 000 м/с           с шагом 1, 10 и 100 м/с Задержка в призме 0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс Демпфирование 25 ом / 50 ом/ 1000 Ом Входной импенданс 50 ом / 600 ом Зондирующий импульс радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и  изменяемой частотой радиоимпульса  Демпфер зондирующего импульса регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс Частота повторений ЗИ от 20 до 2000Гц с шагом 10, 100 и 1000 Гц  Усилитель широкополосный 0.4-20 МГц (-6 дБ) Диапазон регулировки усиления 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ Дополнительная клавиша +dB программируемая  Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой  Функция АРД построение по 32 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми  Детектирование положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD  Отсечка компенсированная, 0 - 90% высоты экрана Зоны контроля две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.  Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая  Измерение временных интервалов от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"  Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)  Дисплей Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете А-сигнал 480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме Память 200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) Интерфейс USB Разъемы преобразователей 2 Lemo00 Аккумулятор Li-ion 10.8В, 5000 mА/ч Время работы 10 часов работы от встроенного аккумулятора Внешнее питание блок питания 220В AC Напряжение питания 15В / 2,5А  DC  Диапазон рабочих температур  от -30 C до +55 C Размер (В x Ш x Д)  200 мм x 225 мм x 80 мм Масса  1,8 кг с аккумуляторами
