Ультразвуковой дефектоскоп на фазированных решётках УСД-60ФР

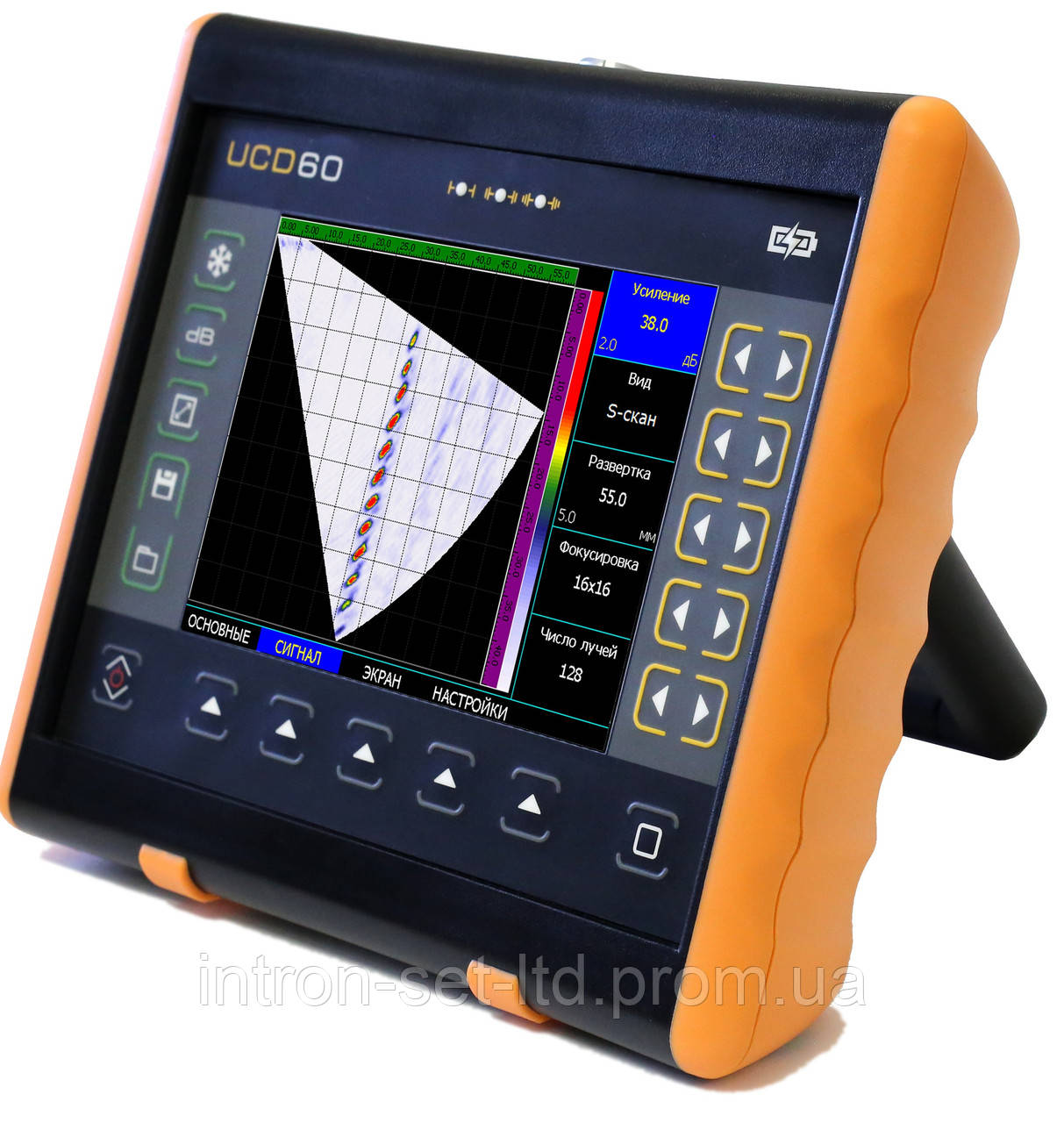

  Ультразвуковой дефектоскоп на фазированных решётках УСД-60ФР, фото 1
 Ультразвуковой дефектоскоп на фазированных решётках УСД-60ФР, фото 2  Ультразвуковой дефектоскоп на фазированных решётках УСД-60ФР, фото 3  Ультразвуковой дефектоскоп на фазированных решётках УСД-60ФР, фото 4
Под заказ

от 490 000 грн.

Купить
  • +380 показать номер +380504731800 Киевский офис
  • +380503485101 Киевский офис
  • +380678689248 Киевский офис
  • +380442480124 Киевский офис
  • Контакты
    • Телефон:
      +380504731800, Киевский офис
      +380503485101, Киевский офис
      +380678689248, Киевский офис
      +380442480124, Киевский офис
    • Контактное лицо:
      Антон Духовский
    • Адрес:
      ул. Преображенская, дом №15, офис №7, Киев, Украина
  • Условия возврата и обмена

Все многообразие возможностей технологии SAFT, упакованное в легкий, эргономичный прорезиненный корпус для всепогодных условий эксплуатации.

Новый ультразвуковой дефектоскоп УСД-60 ФР, сочетает в себе возможности классических фазированных решеток с достижениями технологии цифровой фокусировки сигнала. Позволяя реконструировать полноэкранное изображение (640х480 точек) с 16-ти элементных датчиков ФР без потери производительности, этот легкий (1,4 кг) современный дефектоскоп является вершиной линейки высококачественных и надежных ультразвуковых дефектоскопов компании КРОПУС.

Возможность работать с обычными УЗ преобразователями в режиме классического дефектоскопа, подключение сканеров TOFD и 2 координатных сканеров С-скана, иммерсионная зона контроля, работа с АРД-диаграммами и множество других возможностей, в сочетании с доступной ценой и 3х летней гарантией, делают этот дефектоскоп лучшим предложением на отечественном рынке средств НК.

  • Сочетание классического дефектоскопана фазированных решетках с цифровой фокусировкой сигнала
  • Масса прибора всего 1,4 кг
  • Реконструкция изображения на полный экран 640х480 без потери быстродействия
  • Подключение стандартных 16-ти элементных ФР
  • Работа в режиме обычного дефектоскопа + вход для 1 или 2-х коорд. энкодера для подключения различных сканеров и построения С-скана, B-скана, TOFD
  • Ударопрочный корпус с защитой по IP65 для работы в полевых условиях
  • Морозоустойчивое (от -30°С) исполнение
  • Автоматическая настройка, конструктор разделки сварного шва.

УСД-60 ФР ультразвуковой дефектоскоп с фазированной решеткой позволяет оперативно проводить контроль с построением В-скана (работа с фазированной решеткой), а так же использовать классические преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки)

БАЗОВЫЙ КОМПЛЕКТ УСД-60 ФР:
• Электронный блок дефектоскопа УСД-60 ФР со встроенным Li-ion аккумулятором
• Блок питания сетевой 15В / 220В
• Фазированная 16 элементная решетка 4,0 МГц (компактная апертура) со встроенным кабелем
• Наклонная призма ФР 4,0 МГц
• Прямая призма ФР 4,0 МГц
• Кабель Lemo00-Lemo00 1,5м – 2 шт.
• Преобразователь ультразвуковой П111-2,5-К12
• Преобразователь ультразвуковой П111-5-К6
• Преобразователь ультразвуковой П121-2,5-40
• Преобразователь ультразвуковой П121-5-65
• Защитный чехол с блендой и креплением на корпусе оператора
• Кабель USB для связи с ПК
• Программное обеспечение на CD-диске
• Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
• Кейс для переноски

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Фазированная 16 элементная решетка 3,5 МГц (большая апертура) со встроенным кабелем
• Наклонная призма ФР 3,5 МГц
• Прямая призма ФР 3,5 МГц


Особенности УСД-60ФР
• Контроль с применением фазированных решеток
• Работа в режиме высокочастотного ультразвукового дефектоскопа с классическими преобразователями
• Возможность подключения энкодера (датчика пути) для записи результатов контроля в виде массива данных и последующего хранения и обработки – построение В, С скана
• Возможность подключения и работы со сканером TOFD
• Практичный, удобный корпус дефектоскопа и малый вес


ВСТРОЕННЫЙ СПИСОК ПРЕОБРАЗОВАТЕЛЕЙ



КОНСТРУКТОР СВАРНОГО ШВА





S, В-СКАН С ПОСТРОЕНИЕМ ХОДА ЛУЧЕЙ





S - СКАН





S, А СКАН НА ОДНОМ ЭКРАНЕ





S,А,B СКАН НА ОДНОМ ЭКРАНЕ





L-СКАН (ЛИНЕЙНОЕ СКАНИРОВАНИЕ)





РЕЖИМ ЛУПА





УГЛОВАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ





ЗАПИСЬ ШВА С ДАТЧИКОМ ПУТИ







ПРИМЕРЫ ПРИМЕНЕНИЯ:







Работа с фазированными решетками

Развертка

до 550 мм в зависимости от типа ФР

с шагом 0.1, 1, 10 и 100 мм

Диапазон регулировки усиления

80 дБ, с шагом 0.5, 1, 2 и 6 дБ

Направление отображения УЗ пучка

Слева, справа

Диапазон скоростей

 2000 – 9999 м/с, с шагом с шагом 1, 10, 100 и 1000 м/с

Диапазон частот, подключаемых ФР

2 – 10 МГц

Количество используемых элементов

16

Диапазон регулировки апертуры ФР

4 - 16

Вид формирования изображения сканирования

S-скан: секторное сканирование в диапазоне углов от 35 до 75º;

L-скан: линейное сканирование с одним заданным углом ввода от 30 до 75º

Вид отображения информации

S/L-скан; А-скан; В-скан;

Зондирующий импульс

радиоимпульс, амплитудой ±100В,

с регулируемым числом периодов от 0,5 до 5

Режим регулировки чувствительности

ВРЧ, УРЧ

Работа с классическими преобразователями

Развертка

мин.: 0 - 5 мкс
макс.: 0 - 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Задержка

от 0 мкс до 1000 мкс

с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная толщина контролируемого материала

2900 мм (сталь 5950 м/с)

Диапазон скоростей

1000 - 10 000 м/с

с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс
с шагом 0.01, 0.1, 1 и 10 мкс

Демпфирование

25 Ом / 50 Ом/ 1000 Ом

Входной импенданс

50 Ом / 600 Ом

Зондирующий импульс

радиоимпульс, амплитудой ±100В, с регулируемым числом периодов (0,5-5)

Частота повторений ЗИ

от 50 до 500 Гц

Усилитель

широкополосный, 1.0 до 20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая, ±12 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 80 дБ, 12 дБ/мкс
с построением кривой по 32 опорным точкам,
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК/DAC)

построение по 32 точкам,

две дополнительных кривых ±12 дБ от базовой

Функция АРД

построение по 32 точкам, с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой АРК/DAC

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм).

Память

200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А  DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,4 кг с аккумуляторами



Информация для заказа
  • Цена: от 490 000 грн.
